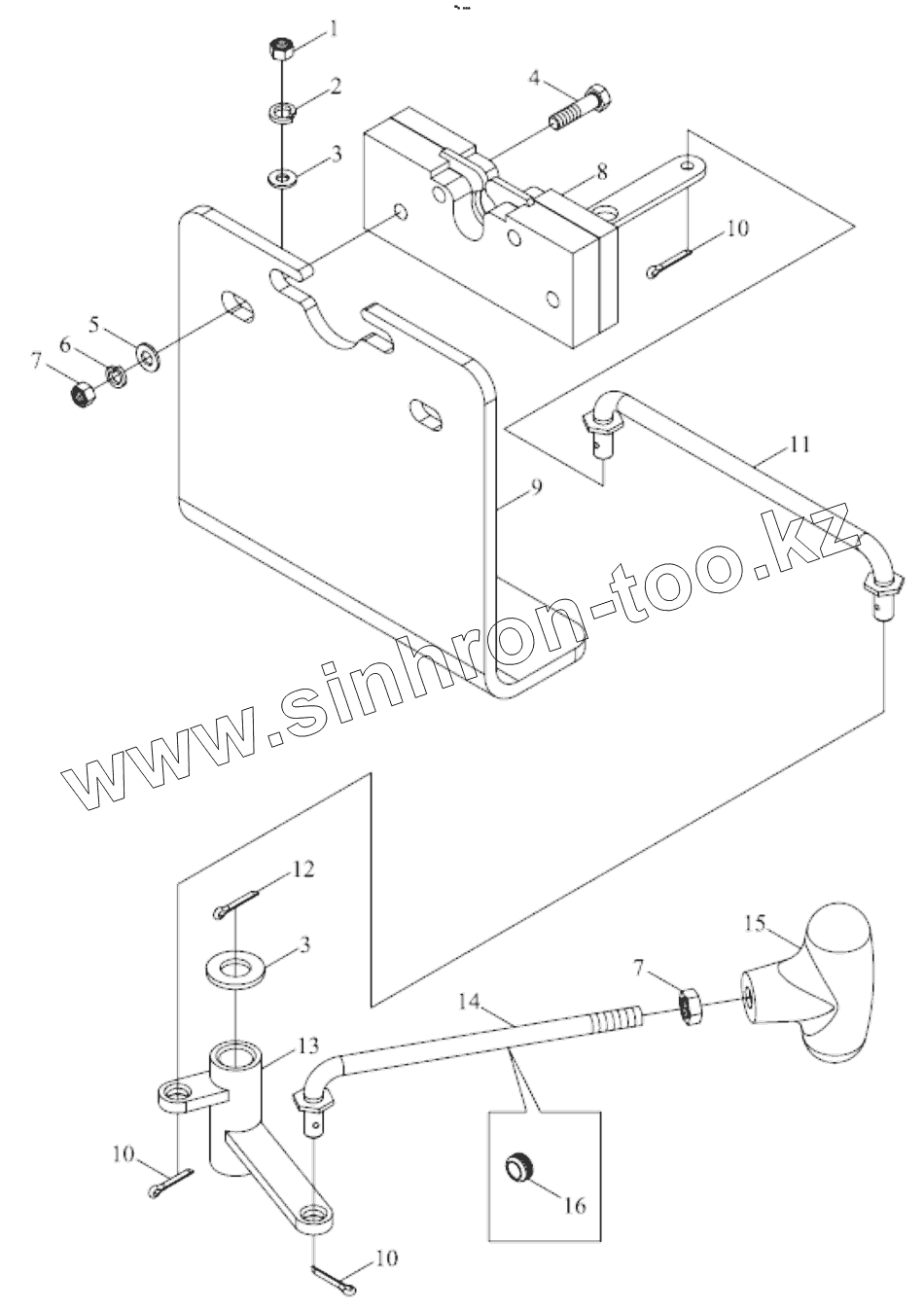

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB400B.473 BONNET LOCKING DEVICE ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

8

9

10

10

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
TB400B.473.4	TB400B.473.4		Welded pushing rod
1	GBT6170-M8-A2L		Type 1 hexagon nut
2	GBT93-8-A0P		Washer
3	GBT97.1-8-A0P		Washer
4	GBT5783-M6X35-8.8-A1L		Bolt
5	GBT97.1-6-A0P		Plain washer
6	GBT93-6-A0P		Spring washer
7	GBT6170-M6-A2L		Nut
8	FT800.47.127		Bonnet lock assembly
8	TG1204.474.4		Bonnet lock
9	TB400B.473-01		Bonnet lock plate
10	GBT91-1.6X16-A0P		Pin
11	TB400B.473.2		Welded pushing rod
12	GBT91-2.5X25-A0P		Pin
13	TB400B.473.3		Rocker weldment
14	FT800A.47.098		Pull rod weldment
15	FT800A.47.056		Handle assembly
16	TB450.473-02		Rubber ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
