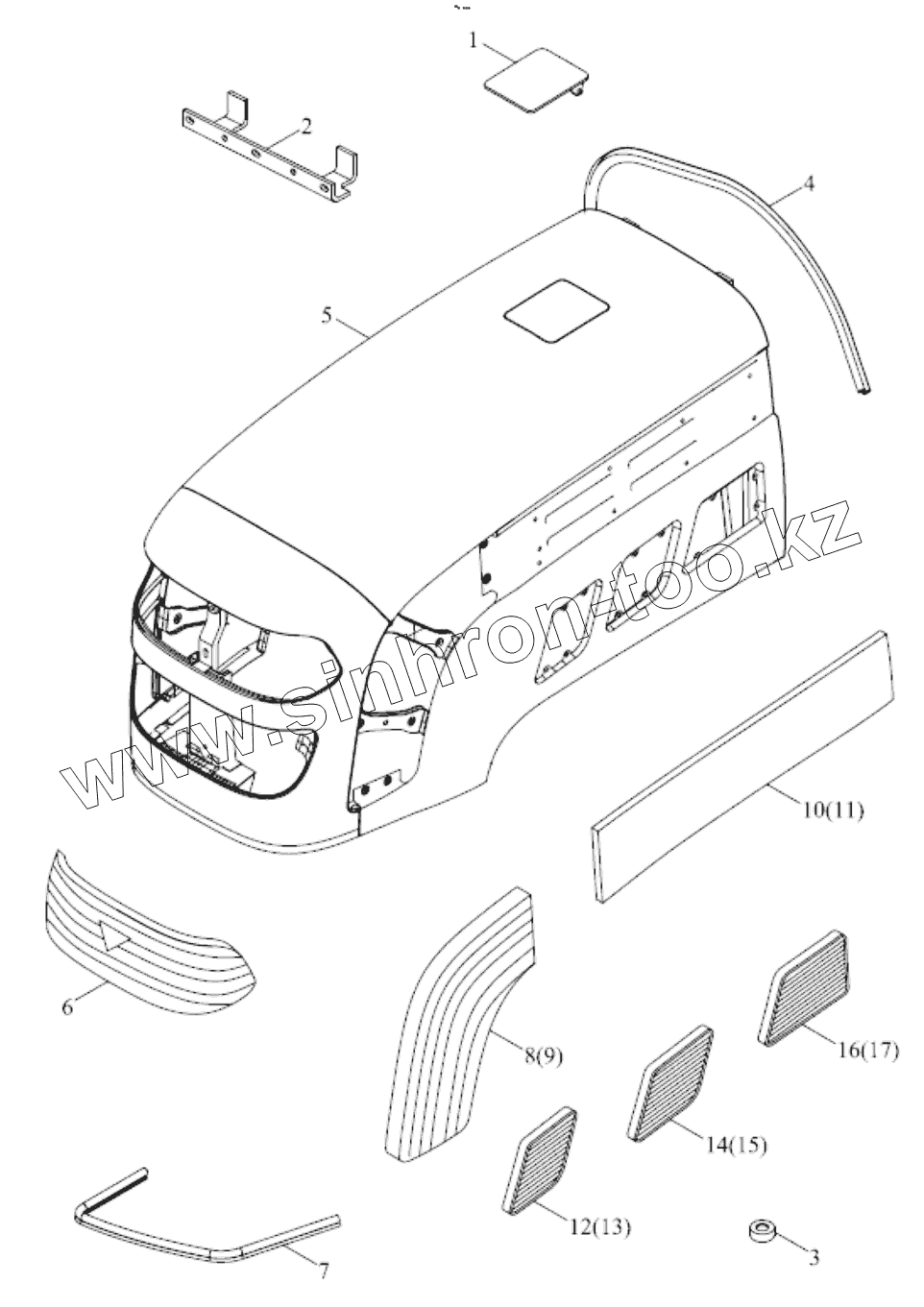

Каталог запасных частей к технике: Foton TB454-Q161Y20K. TB400B.471A BONNET ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 TB400B.471.2 Oil filling cover assembly
1 TB400B.471.3 Filler cap
2 TB400B.471-15 Hinge upper seat
3 TB400B.471-18 Pad block
4 TB400B.471-14 Bonnet seal strip
5 TB400B.471.1 Bonnet weldment
6 TB400B.471-01 Front grid
7 TB400B.471-17 Front lower cushion rubber piece
8 TB400B.471-02 Left front grid
9 TB400B.471-03 Right front grid
10 TB400B.471-04 Left rear decoration
11 TB400B.471-05 Right rear decoration part
12 TB400B.471-06 Left front lower grid
13 TB400B.471-07 Right front lower grid
14 TB400B.471-08 Left middle lower grid
15 TB400B.471-09 Right middle lower grid
16 TB400B.471-10 Left rear lower grid
17 TB400B.471-11 Right rear lower grid
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
