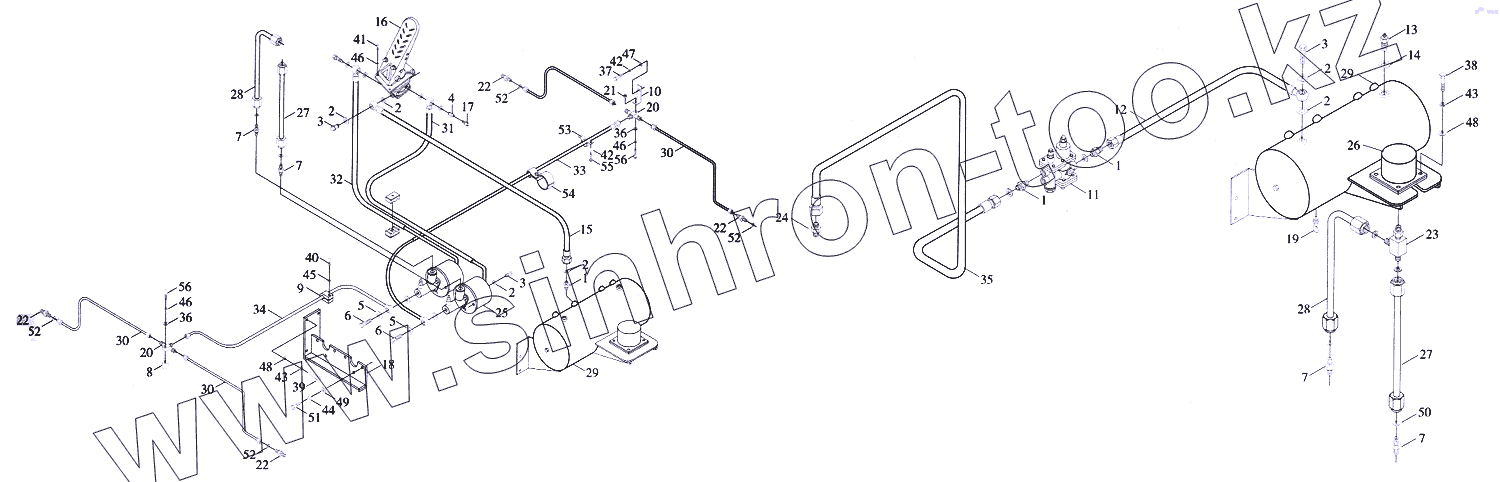

Каталог запасных частей к технике: Foton-FL958G. Тормозная система
1
1
1
2
2
2
2
2
2
3
3
3
4
5
5
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
22
22
23
24
25
26
27
27
28
28
29
29
30
30
30
31
32
33
34
35
36
36
37
38
39
40
41
42
42
43
43
44
45
46
46
46
47
48
48
49
49
51
52
52
52
52
53
54
55
56
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9F20-280002 | Соединение переходное | |
| 2 | 9F20-280003 | Сальник | |
| 3 | 9F20-280004 | Болт артикуляции (соединительный) | |
| 4 | 9F20-280005 | Болт артикуляции (соединительный) | |
| 5 | JB/T982 | Шайба комбинированная 27 | |
| 6 | 9F20-280007 | Болт артикуляции (соединительный) | |
| 7 | 9F20-280008 | Соединение | |
| 8 | 9F20-280013A | Крепежная подставка | |
| 9 | 9F20-280010 | Трубка-державка TSP-208 | |
| 10 | 9F20-280015 | Плато-тройник | |
| 11 | 9F20-280200 | Масловодоотделитель SH380E-3511002 | |
| 12 | 9F13-280200 | Выпускная труба масловодоотделителя | |
| 13 | 9F00-281300 | Предохранитель | |
| 14 | 9F00-280002 | Сальник 16x1.5 | |
| 15 | 9F20-280700 | Выпускная трубка ресивера | |
| 16 | 9F00-280200 | Клапан тормозной газовый | |
| 17 | 9F20-281000 | Переключатель давления SLC-3570002 | |
| 18 | 9F20-281100 | Стойка форсажного насоса | |
| 19 | 9F20-281800 | Клапан ручной дренажный STR-3533002 | |
| 20 | 9F20-280016 | Тройник | |
| 21 | GB/T6170 | Гайка М6 | |
| 22 | 9F29-280001 | Шарнир перехода | |
| 23 | 9F29-281400 | Трёх ход маслохранильща | |
| 24 | 9F29-280004 | Шарнир пневмонасоса | |
| 25 | 9F29-280100 | Воздушный насос форсировки FT50E-3510002 | |
| 26 | 9F29-280200 | Маслохранилище LG50D-3534002 | |
| 27 | 9F29-280300 | Масловпускная труба насоса форсировки 1 | |
| 28 | 9F29-280400 | Масловпускная труба насоса форсировки 2 | |
| 29 | 9F29-280500A | Труба-ресивер | |
| 30 | 9F29-280600 | Тормозная труба | |
| 31 | 9F20-280800 | Впускная труба насоса форсировки №4 | |
| 32 | 9F20-281900 | Впускная трубка форсажного насоса №3 | |
| 33 | 9F20-281300 | Тормозная трубка переднего моста №2 | |
| 34 | 9F20-281400 | Тормозная трубка заднего моста №1 | |
| 35 | 9F29-281100 | Впускная труба | |
| 36 | GB/T97.1 | Шайба 12 | |
| 37 | GB/T5783 | Болт M12x35 | |
| 38 | GB/T5783 | Болт M12x35 | |
| 39 | GB/T5783 | Болт M12x35 | |
| 40 | GB/T5783 | Болт M12x35 | |
| 41 | GB/T5783 | Болт M12x35 | |
| 42 | GB/T93 | Шайба 12 | |
| 43 | GB/T93 | Шайба 12 | |
| 44 | GB/T93 | Шайба 12 | |
| 45 | GB/T93 | Шайба 12 | |
| 46 | GB/T93 | Шайба 12 | |
| 47 | GB/T97.1 | Шайба 12 | |
| 48 | GB/T97.1 | Шайба 12 | |
| 49 | GB/T97.1 | Шайба 12 | |
| 51 | GB/T5783 | Болт M12x35 | |
| 52 | GB1235-76 | Кольцо типа "О" 40x3.1 | |
| 53 | 9F20-282800 | Трубка-державка | |
| 54 | 9F29-282900 | Трубоприжим | |
| 55 | GB/T5783 | Болт M12x35 | |
| 56 | GB/T5783 | Болт M12x35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
