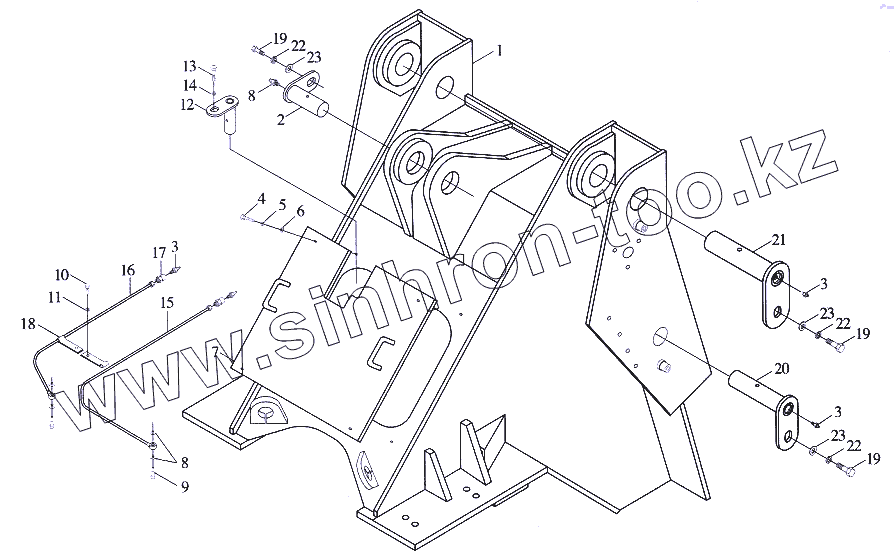

Каталог запасных частей к технике: Foton-FL958G. Тележка передняя
1
2
3
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
22
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9F20-131000 | Передняя тележка | |
| 2 | 9F20-130400 | Шпилька бака поворотного ковша | |
| 3 | GB/T7940.1 | Масленка M10x1 | |
| 4 | GB/T5783 | Болт M12x35 | |
| 5 | GB/T93 | Шайба 12 | |
| 6 | GB/T97.1 | Шайба 12 | |
| 7 | 9F20-130910 | Передняя доска покрывания | |
| 8 | 9D20-139102 | Уплотнительная прокладка | |
| 9 | 9D20-139104 | Болт-пробка соединения | |
| 10 | GB/T5783 | Болт M12x35 | |
| 11 | GB/T96.1 | Шайба 12 | |
| 12 | 9F20-130300 | Передняя поворотная чека | |
| 13 | GB/T5783 | Болт M12x35 | |
| 14 | GB/T93 | Шайба 12 | |
| 15 | 9F20-130210 | Масляная трубка | |
| 16 | 9F20-130220 | Масляная трубка | |
| 17 | GB5625.2 | Шарнир 6 | |
| 18 | 9F20-130201 | Трубка-державка | |
| 19 | GB/T5783 | Болт M12x35 | |
| 20 | 9F20-130600 | Валик чеки цилиндра подвижного крана | |
| 21 | 9F20-130500 | Валик чеки подвижного крана | |
| 22 | GB/T93 | Шайба 12 | |
| 23 | GB/T96.1 | Шайба 12 | |
| 24 | GB/T7940.2 | Масленка 45° M10x1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
