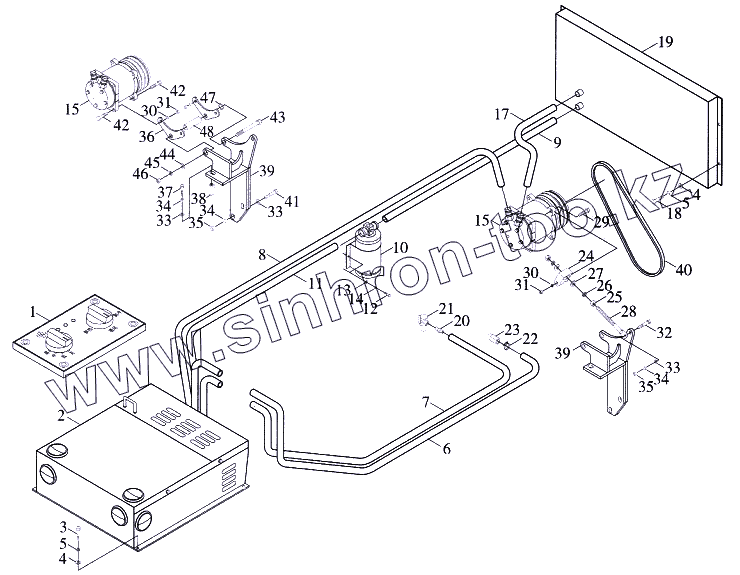

Каталог запасных частей к технике: Foton-FL958G. Система кондиционирования
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
33
33
34
34
34
35
35
36
37
38
39
39
40
41
42
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9F820-6802000 | Панель управления кондиционера | |
| 2 | 9F820-6803000 | Синтез испарителя | |
| 3 | GB/T5783 | Болт M12x35 | |
| 4 | GB/T97.1 | Шайба 12 | |
| 5 | GB/T93 | Шайба 12 | |
| 6 | 9F820-6800001 | Трубка водяная Ф16 | |
| 7 | 9F820-6800002 | Трубка водяная Ф16 | |
| 8 | 9F820-6804000 | Труба испаритель для компрессора | |
| 9 | 9F820-6805000 | Труба конденсатора | |
| 10 | 9F820-6806000 | Гидроаккумулятор | |
| 11 | 9F820-6807000 | Труба испарителя | |
| 12 | GB/T5783 | Болт M12x35 | |
| 13 | GB/T97.1 | Шайба 12 | |
| 14 | GB/T93 | Шайба 12 | |
| 15 | 9F820-6808000 | Компрессор | |
| 16 | 9F820-6801000 | Монтаж держателя компрессора | |
| 17 | 9F820-6809000 | Труба компрессора для конденсатора | |
| 18 | GB/T5783 | Болт M12x35 | |
| 19 | 9F820-6810000 | Синтез конденсатора | |
| 20 | 9F820-6800003 | Шарнир перехода | |
| 21 | 9F820-6811000 | Клапан калорифера водоприемный | |
| 22 | 9F820-6800004 | Хомут Ф19-25 | |
| 23 | 9F820-6800005 | Шарнир переключателя | |
| 24 | 9F820-6801001 | Блок регулирующий | |
| 25 | GB/T6170 | Гайка М6 | |
| 26 | GB/T93 | Шайба 12 | |
| 27 | GB/T97.1 | Шайба 12 | |
| 28 | 9F820-6801002 | Регулировочный винтовой шток | |
| 29 | GB/T5783 | Болт M12x35 | |
| 30 | GB/T93 | Шайба 12 | |
| 31 | GB/T6170 | Гайка М6 | |
| 32 | GB/T5783 | Болт M12x35 | |
| 33 | GB/T97.1 | Шайба 12 | |
| 34 | GB/T93 | Шайба 12 | |
| 35 | GB/T6170 | Гайка М6 | |
| 36 | 9F820-6801003 | Ложемент | |
| 37 | GB/T5783 | Болт M12x35 | |
| 38 | 9F820-6801004 | Соединительная гайка | |
| 39 | 9F820-6801100 | Сварка-держатель компрессора | |
| 40 | 9F820-6801005 | Ремень клиновой привода компрессора | |
| 41 | GB/T5783 | Болт M12x35 | |
| 42 | GB/T5783 | Болт M12x35 | |
| 43 | GB/T5783 | Болт M12x35 | |
| 44 | GB/T97.1 | Шайба 12 | |
| 45 | GB/T93 | Шайба 12 | |
| 46 | GB/T6170 | Гайка М6 | |
| 47 | 9F820-6801006 | Подстилка | |
| 48 | 9F820-6801007 | Круглая труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
