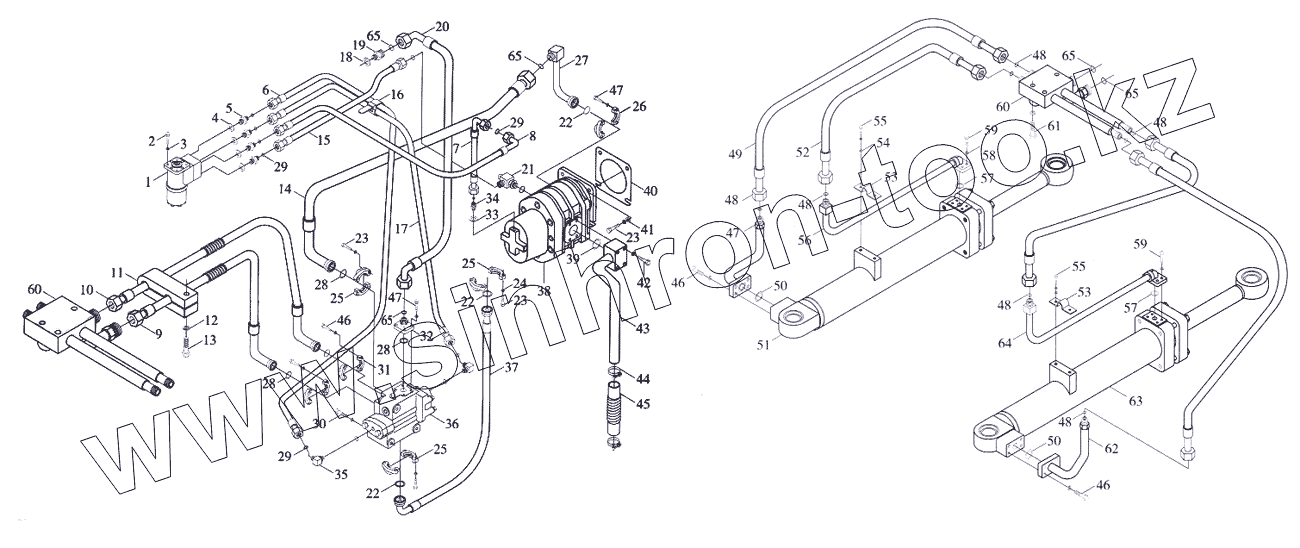

Каталог запасных частей к технике: Foton-FL958G. Поворотная гидронасосная система
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
23
24
25
25
25
26
27
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
47
47
47
48
48
48
48
48
48
49
50
50
51
52
53
53
54
55
55
56
57
57
58
59
59
60
60
61
62
63
64
65
65
65
65
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9F20-541900 | Инфлектор | |
| 2 | GB/T5783 | Болт M12x35 | |
| 3 | GB/T93 | Шайба 12 | |
| 4 | JB/T982 | Шайба комбинированная 27 | |
| 5 | 9F20-540001 | Шарнир | |
| 6 | 9F20-543000 | Шланг в сборе | |
| 7 | 9F20-540900A | Шланг в сборе | |
| 8 | 9F20-540100 | Шланг в сборе | |
| 9 | 9F20-542000 | Шланг в сборе | |
| 10 | 9F20-540300 | Шланг в сборе | |
| 11 | 9F20-540012 | Трубка-державка TLPG16-430 | |
| 12 | GB/T93 | Шайба 12 | |
| 13 | GB/T5782 | Болт M12x50 | |
| 14 | 9F20-541600 | Шланг в сборе | |
| 15 | 9F20-540200 | Шланг в сборе | |
| 16 | 9F20-663102 | Повязка ZD200x5 | |
| 17 | 9F20-540700 | Шланг в сборе | |
| 18 | JB/T982 | Шайба комбинированная 27 | |
| 19 | 9F20-540006 | Соединение | |
| 20 | 9F20-540600 | Шланг в сборе | |
| 21 | 9F20-541500A | Регулируемое соединение | |
| 22 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 23 | GB/T5783 | Болт M12x35 | |
| 24 | GB/T93 | Шайба 12 | |
| 25 | 9F20-590002 | Фланец | |
| 26 | 9F20-590016 | Фланец | |
| 27 | 9F20-546100A | Стальная трубка в сборе | |
| 28 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 29 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 30 | GB/T5782 | Болт M12x50 | |
| 31 | 9F20-540008 | Фланец | |
| 32 | 9F20-541400 | Соединение | |
| 33 | JB/T982 | Шайба комбинированная 27 | |
| 34 | 9F20-540010 | Шарнир | |
| 35 | 9F20-540800 | Регулируемое соединение | |
| 36 | 9F20-541800 | Клапан расширения расхода ZLF25A11 | |
| 37 | 9F20-541000 | Шланг в сборе | |
| 38 | 9F20-541700 | Насос шестерни CBGj2080/1010-XF | |
| 39 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 40 | 9F20-540005 | Подкладка | |
| 41 | GB/T97.1 | Шайба 12 | |
| 42 | GB/T5782 | Болт M12x50 | |
| 43 | 9F20-540400 | Стальная трубка в сборе | |
| 44 | QC/T390 | Двухпроволочный рым-скоба 60 | |
| 45 | 9F20-540500 | Масляная трубка | |
| 46 | GB/T5783 | Болт M12x35 | |
| 47 | 9F20-548000 | Стальная трубка в сборе | |
| 48 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 49 | 9F20-546000 | Шланг в сборе | |
| 50 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 51 | 9F20-544000 | Масляный цилиндр правого поворота | |
| 52 | 9F20-547000 | Шланг в сборе | |
| 53 | 9F20-540007 | Фиксатор трубки | |
| 54 | GB/T97.1 | Шайба 12 | |
| 55 | GB/T5783 | Болт M12x35 | |
| 56 | 9F20-545000 | Стальная трубка в сборе | |
| 57 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 58 | GB/T93 | Шайба 12 | |
| 59 | GB/T70.1 | Винт М8х20 | |
| 60 | 9F20-541200 | Соединение | |
| 61 | GB/T5782 | Болт M12x50 | |
| 62 | 9F20-549000 | Стальная трубка в сборе | |
| 63 | 9F20-541300 | Масляный цилиндр левого поворота | |
| 64 | 9F20-541100 | Стальная трубка в сборе | |
| 65 | GB/T3452.1 | Кольцо типа "О" 145x3.55 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
