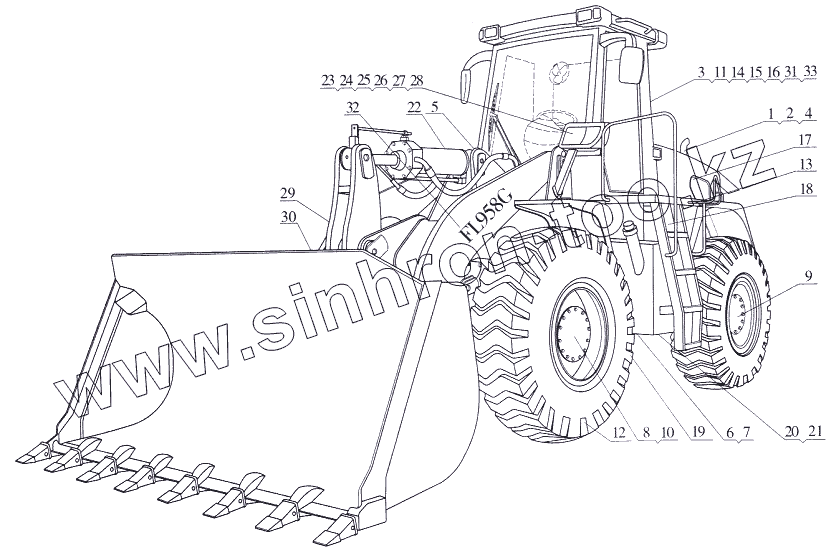

Каталог запасных частей к технике: Foton-FL958G. Общий вид погрузчика
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9F20-010000 | Монтаж двигателя | |
| 2 | 9F20-020000A | Монтаж радиатора | |
| 3 | 9F20-050000 | Система управления акселератора | |
| 4 | 9F20-080000 | Топливный бак | |
| 5 | 9F20-130000 | Тележка в сборе | |
| 6 | 9F20-230000 | Монтаж коробки скоростей | |
| 7 | 9F20-250000 | Передаточный вал в сборе | |
| 8 | 9F700-2600000 | Монтаж переднего приводного моста | |
| 9 | 9F20-262000 | Монтаж заднего приводного моста | |
| 10 | 9F820-2800000 | Тормозная система пробега | |
| 11 | 9F20-290000 | Тормозная система застоя машины | |
| 12 | 9F20-340000 | Колесо | |
| 13 | 9F20-480000 | Площадка для движения, трап и брызговик | |
| 14 | 9F20-44A0000 | Сиденье в сборе | |
| 15 | 9F20-450000 | Кабина в сборе | |
| 16 | 9F20-460000 | Площадка пола в сборе | |
| 17 | 9F831-4700000 | Защитный кожух в сборе | |
| 18 | 9F20-530000 | Система передаточного масляного провода | |
| 19 | 9F20-540000A | Поворотная гидронасосная система | |
| 20 | 9F20-570000 | Гидронасосная масляная тепло-отводящая система | |
| 21 | 9F20-5800000 | Гидронасосный масляный бак | |
| 22 | 9F20-590000A | Гидронасосная система работающей аппаратуры | |
| 23 | 9F820-6200000 | Линия передней клети | |
| 24 | 9F820-6300000 | Линия рубки | |
| 25 | 9F820-6400000 | Линия заднего клети | |
| 26 | 9F820-6500000 | Аккумулятор и его монтаж | |
| 27 | 9F820-6600000 | Монтаж прибора | |
| 28 | 9F820-6800000 | Кондиционер | |
| 29 | 9F610-7200000 | Механизм соединительного рычага | |
| 30 | 9F610-7300000 | Сбор ковша-лопаты | |
| 31 | 9F20-830000 | Сменное управление | |
| 32 | 9F20-900000 | Познавательный знак | |
| 33 | 9F20-910000 | Инструменты и запчасти машин | |
| 34 | Таблица | Таблица подбора главных деталей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
