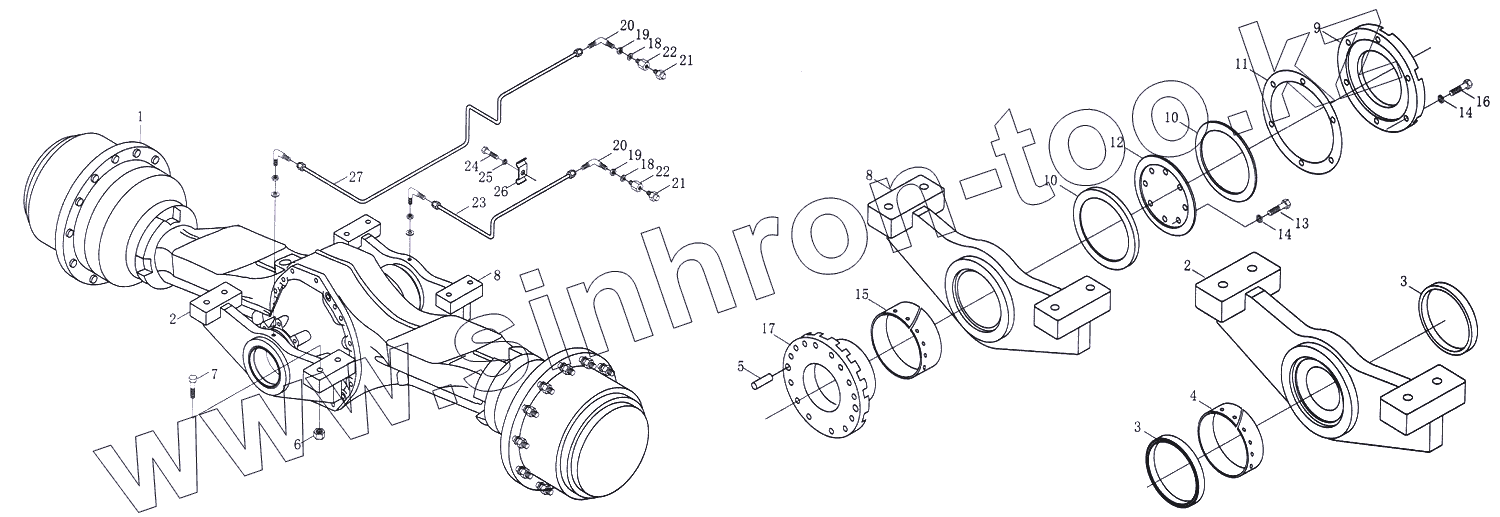

Каталог запасных частей к технике: Foton-FL958G. Монтаж заднего тормозного моста
1
2
2
3
3
4
5
6
7
8
8
9
10
10
11
12
13
14
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9F29-262100 | Задний тормозной мост АР-409/DK | |
| 2 | 9F29-262200 | Переднее опирание | |
| 3 | 9F29-262001 | Уплотняющее кольцо | |
| 4 | 9F29-262002 | Втулка | |
| 5 | GB/T119.2 | Шпилька цилиндра 18x50 | |
| 6 | GB/T889.2 | Гайка М20х1.5 | |
| 7 | GB/T5785 | Болт М20х1.5x125 | |
| 8 | 9F29-262300 | Заднее опирание | |
| 9 | 9F29-262003 | Регулировочная прокладка | |
| 10 | 9F29-262004 | Прокладка | |
| 11 | 9F29-262005 | Концевая крышка | |
| 12 | 9F29-262006 | Концевая колодка | |
| 13 | GB/T5783 | Болт M12x35 | |
| 14 | GB/T93 | Шайба 12 | |
| 15 | 9F29-262007 | Втулка | |
| 16 | GB/T5783 | Болт M12x35 | |
| 17 | 9F29-262008 | Вал заднего опирания | |
| 18 | GB5652 | Шайба подгаечника 8 | |
| 19 | GB5649 | Подгаечник 8 | |
| 20 | GB5631.2 | Предмет-шарнир 8 | |
| 21 | GB1152 | Масляный стакан M10x1 | |
| 22 | 9F20-262001 | Шарнир перехода | |
| 23 | 9F20-262300 | Масляная трубка 2 | |
| 24 | GB/T5783 | Болт M12x35 | |
| 25 | GB/T93 | Шайба 12 | |
| 26 | 9F20-262002 | Крепежная трубка-державка | |
| 27 | 9F29-262400 | Труба тавота 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
