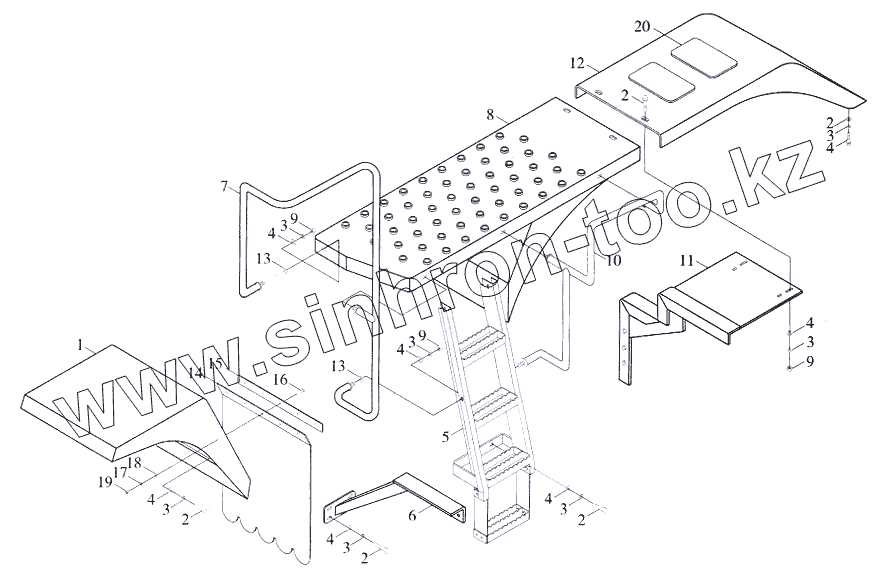

Каталог запасных частей к технике: Foton-FL958G. Брызговик и площадка для движения
1
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
6
7
8
9
9
9
10
11
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9F20-480100 | Левый передний брызговик | |
| 2 | GB/T5783 | Болт M12x35 | |
| 3 | GB/T93 | Шайба 12 | |
| 4 | GB/97.1 | Шайба 8 | |
| 5 | 9F20-480600 | Сбор левого трапа | |
| 6 | 9F20-481500 | Левая передняя стойка | |
| 7 | 9F20-480400 | Правый передний рычаг | |
| 8 | 9F20-480800 | Сварка левой площадки для движения | |
| 9 | GB/T6170 | Гайка М6 | |
| 10 | 9F20-481000 | Левый задний подручник | |
| 11 | 9F20-481400 | Левая задняя стойка | |
| 12 | 9F20-481100 | Задний брызговик | |
| 13 | GB/T96.1 | Шайба 12 | |
| 14 | 9F20-480001 | Резиновый брызговик | |
| 15 | 9F20-480002 | Кламмер | |
| 16 | GB/T5783 | Болт M12x35 | |
| 17 | GB/T93 | Шайба 12 | |
| 18 | GB/T97.1 | Шайба 12 | |
| 19 | GB/T6170 | Гайка М6 | |
| 20 | 9F20-480003 | Шпора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
