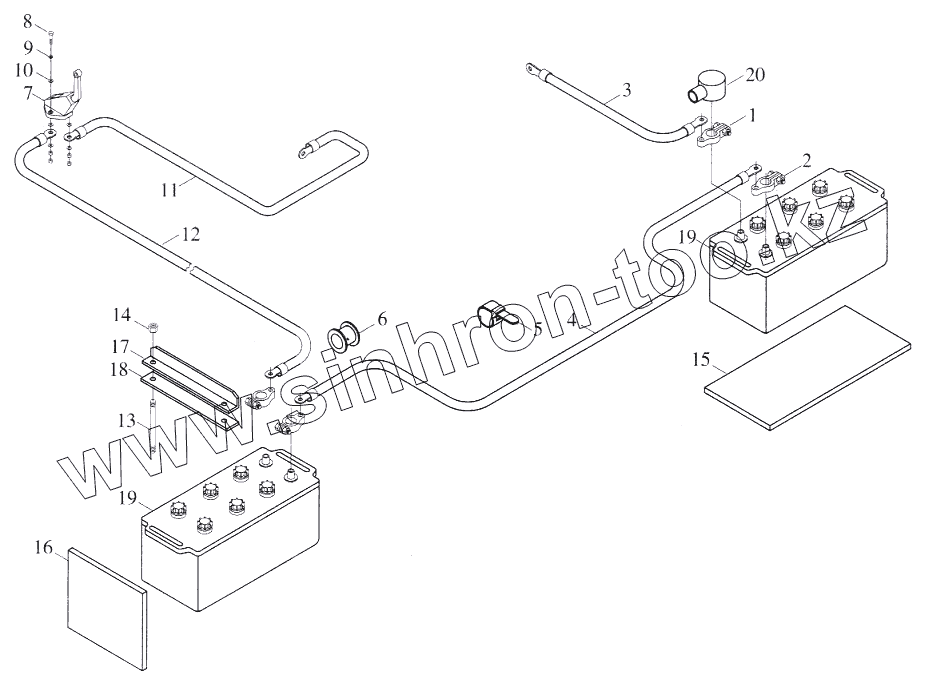

Каталог запасных частей к технике: Foton-FL936F. Установка аккумуляторов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9D500-6508000 | Клемма минусовая | |
| 2 | 9D500-6507000 | Клемма плюсовая | |
| 3 | 9D500-6506000 | Кабель "массы" | |
| 4 | 9D500-6505000 | Кабель аккумулятора последовательный | |
| 5 | 9F820-6200001 | Хомут-завязка ZD200x5 | |
| 6 | 9D500-6500001 | Катушка защитная | |
| 7 | 9F820-6505001 | Выключатель главный | |
| 8 | GB/T5783 | Болт M12x35 | |
| 9 | GB/T93 | Шайба 12 | |
| 10 | GB/T97.1 | Шайба 12 | |
| 11 | 9D500-6503000 | Кабель между главным выключателем и двигателем | |
| 12 | 9D500-6504000 | Кабель между аккумулятором и главным выключателем | |
| 13 | GB/T901 | Стяжка крепления аккумуляторной батареи М8х220 | |
| 14 | GB/T6170 | Гайка М6 | |
| 15 | 9D500-6500005 | Прокладка амортизационная нижняя | |
| 16 | 9D500-6500002 | Прокладка амортизационная боковая | |
| 17 | 9D500-6500003 | Прижим стальной угольный | |
| 18 | 9D500-6500004 | Прокладка амортизационная резиновая | |
| 19 | 9D500-6509000 | Аккумулятор 6-QA-165 | |
| 20 | 9F820-6500002 | Кожух защитный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
