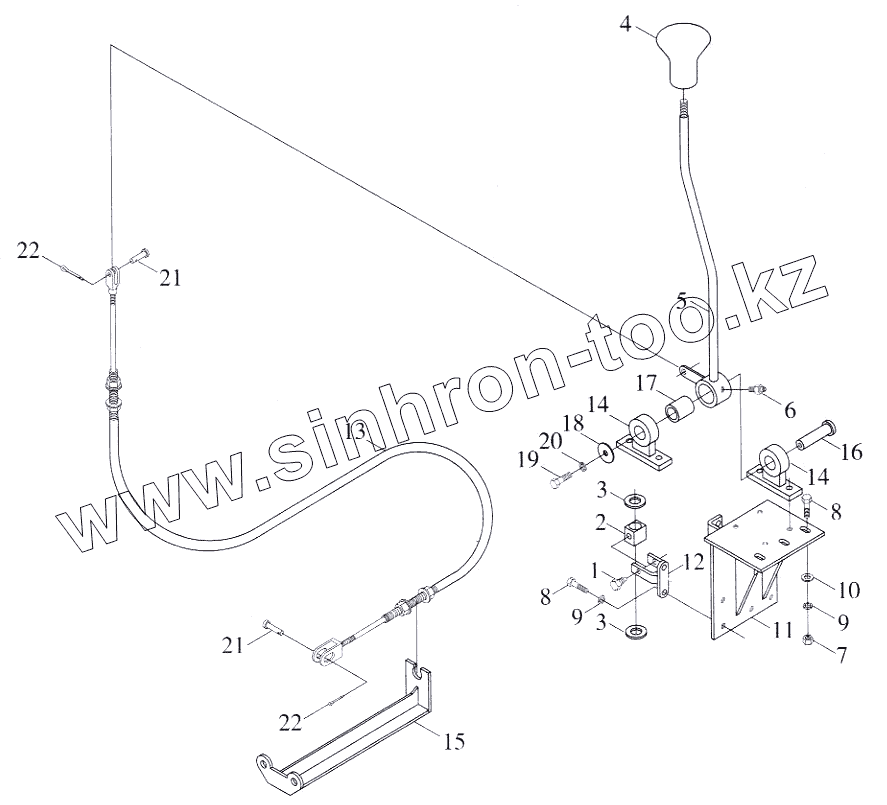

Каталог запасных частей к технике: Foton-FL936F. Управление высокой и низкой скоростями
1
2
3
3
4
5
6
7
8
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9D20-590013 | Болт крепежный | |
| 2 | 9D20-590007 | Вкладыш | |
| 3 | GB/T96.1 | Шайба 12 | |
| 4 | 9D20-590802 | Рукоятка рычага управления | |
| 5 | 9D630-8401000 | Рычаг управления высокой и низкой скоростей | |
| 6 | JB/T7940.1 | Масленка M10x1 | |
| 7 | GB/T6170 | Гайка М6 | |
| 8 | GB/T5783 | Болт M12x35 | |
| 9 | GB/T93 | Шайба 12 | |
| 10 | GB/T97.1 | Шайба 12 | |
| 11 | 9D630-8402000 | Подставка | |
| 12 | 9D20-590006 | Основание | |
| 13 | 9D20-834000 | Вал гибкий управления высокой и низкой скоростями | |
| 14 | 9D20-590005 | Основание | |
| 15 | 9D20-832000 | Стойка гибкого вала высокой и низкой скоростями | |
| 16 | 9D630-8300001 | Вал | |
| 17 | 9D20-590801 | Кожух медный | |
| 18 | 9D20-590003 | Шайба | |
| 19 | GB/T5783 | Болт M12x35 | |
| 20 | GB/T93 | Шайба 12 | |
| 21 | GB/T882 | Валик фиксирующий В8х40 | |
| 22 | GB/T91 | Шплинт 3.2x25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
