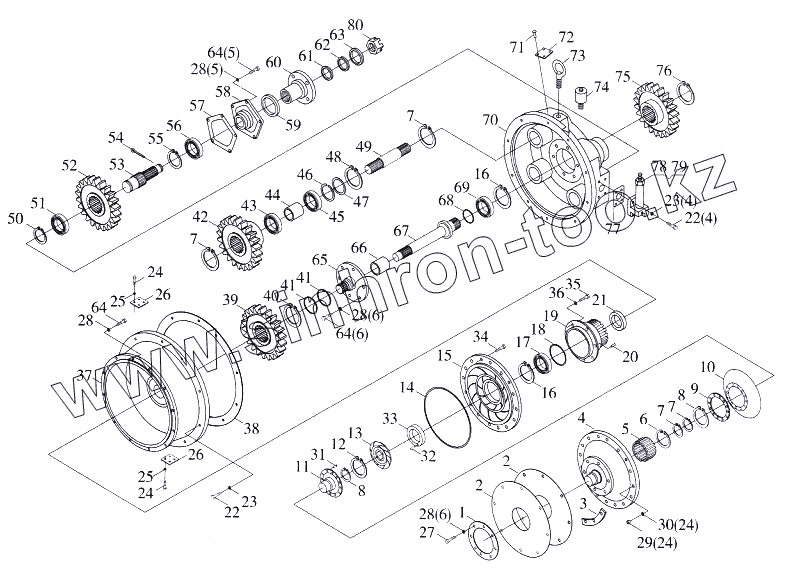

Каталог запасных частей к технике: Foton-FL936F. Сцепление
1
2
2
3
4
4
4
5
5
5
6
6
6
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
23
24
24
24
24
25
25
26
26
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | YJ315Y-00018 | Подкладка | |
| 2 | YJ315S-00002 | Пластина эластичная | |
| 3 | YJ315S-10001 | Подкладка | |
| 4 | YJ315S-00001 | Кожух-кольцо | |
| 5 | GB/T289 | Подшипник игольчатый 4074106 | |
| 6 | 04065-05520 | Кольцо установочное 55 | |
| 7 | 04064-03015 | Кольцо установочное 30 | |
| 8 | 04064-03818 | Кольцо установочное 38 | |
| 9 | ZL30D-11-29 | Подкладка | |
| 10 | ZL30D-11-37 | Турбина | |
| 11 | ZL30D-11-28 | Основание турбины | |
| 12 | 04064-06020 | Кольцо установочное 60 | |
| 13 | ZL30D-11-27 | Пилот-колесо | |
| 14 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 15 | YJ315X-00003 | Кольцо насоса | |
| 16 | GB/T893.1 | Кольцо установочное для отверстия 110 | |
| 17 | GB/T276 | Подшипник 212 | |
| 18 | GB1235-76 | Кольцо типа "О" 40x3.1 | |
| 19 | ZL30D-11-21 | Основание кольца насоса | |
| 20 | ZL30D-11 -22 | Штифт-ловитель | |
| 21 | ZL30D-11-54 | Уплотнение каркасное | |
| 22 | 01010-51030 | Болт M10x30 | |
| 23 | 01602-21030 | Шайба 10 | |
| 24 | 01010-50610 | Болт М6х10 | |
| 25 | 01602-20619 | Шайба 6 | |
| 26 | YJ315X-00004 | Головка | |
| 27 | 01010-51225 | Болт M12x25 | |
| 28 | 01602-21236 | Шайба 12 | |
| 29 | 01508-10806 | Гайка М8 | |
| 30 | 01602-20825 | Шайба 8 | |
| 31 | 04400-00830 | Заклепка 8x30 | |
| 32 | 04025-00620 | Шплинт 6x20 | |
| 33 | ZL30D-11-24 | Кольцо изолирующее | |
| 34 | 01010-50835 | Болт М8х35 | |
| 35 | 01010-50822 | Болт М8х22 | |
| 36 | GB/T859 | Шайба пружинная тонкая 8 | |
| 37 | YJ315S-00003 | Узел средний оболочки маховика | |
| 38 | ZL30D-11-38 | Подкладка | |
| 39 | YJ315L-00005 | Шестерня ведущая приводного масляного насоса | |
| 40 | 04064-01030 | Кольцо установочное 110 | |
| 41 | ZL30D-11-19 | Кольцо уплотнительное 80 | |
| 42 | YJ315L-00006 | Шестерня ведомая приводного масляного насоса | |
| 43 | GB/T276 | Подшипник 212 | |
| 44 | ZL30D-11-40 | Оболочка | |
| 45 | GB/T277 | Подшипник 50206 | |
| 46 | ZL30D-11-04 | Кольцо фиксирующее | |
| 47 | ZL30D-11-03 | Подкладка | |
| 48 | 04065-06825 | Кольцо установочное 68 | |
| 49 | ZL30D-11-02 | Валик приводного масляного насоса | |
| 50 | 04064-03515 | Кольцо установочное 35 | |
| 51 | GB/T276 | Подшипник 212 | |
| 52 | ZL30D-11-18 | Шестерня пассивная | |
| 53 | ZL30D-11-15 | Валик выходной | |
| 54 | GB/T91 | Шплинт 3.2x25 | |
| 55 | 04065-09030 | Кольцо установочное 90 | |
| 56 | GB/T276 | Подшипник 212 | |
| 57 | ZL30D-11-07 | Сальник | |
| 58 | ZL30D-11-11 | Фланец уплотнительный | |
| 59 | NJ130-2402025 | Уплотнение 55x82x22 | |
| 60 | ZL30D-11-12 | Фланец выходной | |
| 61 | ZL30D-11-13 | Шайба | |
| 62 | ZL30D-11-17 | Кольцо уплотнительное | |
| 63 | ZL30D-11-16 | Шайба | |
| 64 | 01010-51230 | Болт M12x30 | |
| 65 | ZL30D-11-05 | Основание ведущего колеса | |
| 66 | ZL30D-11-10 | Оболочка | |
| 67 | ZL30D-11-09 | Валик ведущий | |
| 68 | ZL30D-11-08 | Кольцо уплотнительное 60 | |
| 69 | GB/T276 | Подшипник 212 | |
| 70 | ZL30D-11-01 | Корпус к коробке передач | |
| 71 | 04418-03060 | Заклепка 3x6 | |
| 72 | 09607-05080 | Бирка | |
| 73 | GB/T825 | Рым подъемный M12 | |
| 74 | YJ320-20000 | Респиратор | |
| 75 | ZL30D-11-06 | Шестерня ведущая | |
| 76 | GB/T894 | Кольцо установочное 48 | |
| 77 | YJ315X-00009 | Уплотнение | |
| 78 | YJ320-01000 | Детандер (охладитель газа) | |
| 79 | ZL30D-11-47 | Болт-пробка | |
| 80 | ZL30D-11-14 | Контргайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
