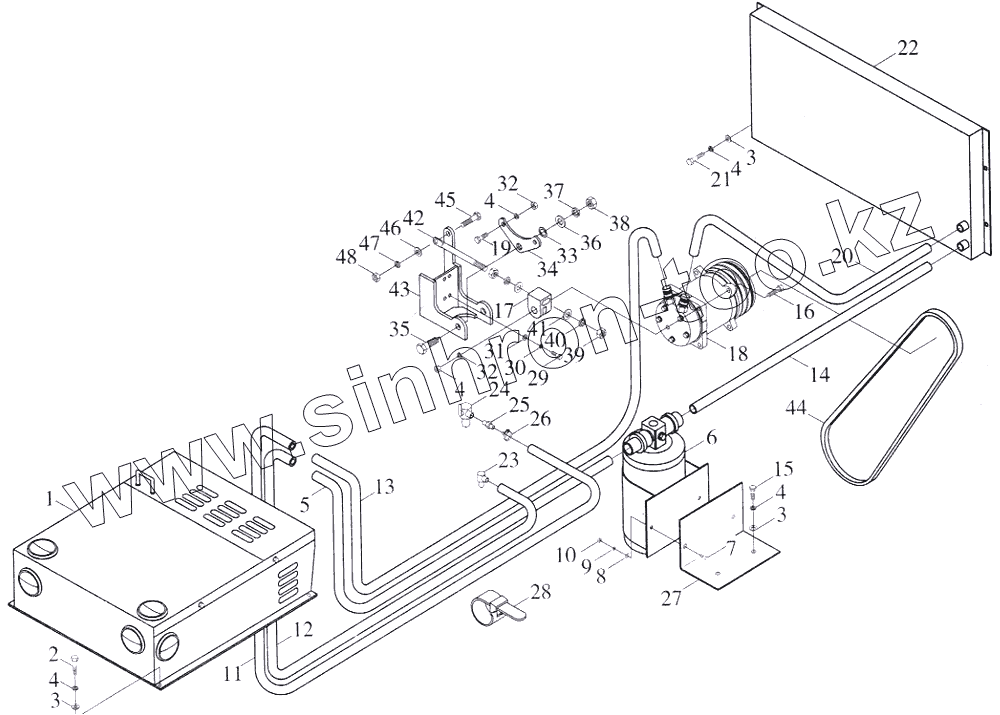

Каталог запасных частей к технике: Foton-FL936F. Система кондиционирования
1
2
3
3
3
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9D620-6802000 | Кондиционер в сборе | |
| 2 | GB/T5783 | Болт M12x35 | |
| 3 | GB/T97.1 | Шайба 12 | |
| 4 | GB/T93 | Шайба 12 | |
| 5 | 9D620-6803000 | Трубка между гидроаккумулятором и испарителем | |
| 6 | 9F820-6806000 | Гидроаккумулятор | |
| 7 | GB/T5783 | Болт M12x35 | |
| 8 | GB/T97.1 | Шайба 12 | |
| 9 | GB/T93 | Шайба 12 | |
| 10 | GB/T6170 | Гайка М6 | |
| 11 | 9F820-6800001 | Трубка водяная Ф16 | |
| 12 | 9F820-6800002 | Трубка водяная Ф16 | |
| 13 | 9D620-6804000 | Трубка между испарителем и компрессором | |
| 14 | 9D620-6805000 | Трубка между радиатором охлаждения и гидроаккумулятором | |
| 15 | GB/T5783 | Болт M12x35 | |
| 16 | GB/T5783 | Болт M12x35 | |
| 17 | 9F820-6801001 | Блок регулирующий | |
| 18 | 9F820-6808000 | Компрессор | |
| 19 | GB/T5783 | Болт M12x35 | |
| 20 | 9D620-6806000 | Трубка между компрессором и радиатором охлаждения | |
| 21 | GB/T5783 | Болт M12x35 | |
| 22 | 9D630-6805000 | Радиатор охлаждения | |
| 23 | 9D500-6700001 | Соединение для конденсата калорифера | |
| 24 | 9F820-6811000 | Клапан калорифера водоприемный | |
| 25 | 9D500-6700002 | Переходник | |
| 26 | 9F820-6800004 | Хомут Ф19-25 | |
| 27 | 9D620-6800001 | Планка монтажная гидроаккумулятора | |
| 28 | 9F820-6200001 | Хомут-завязка ZD200x5 | |
| 29 | GB/T5783 | Болт M12x35 | |
| 30 | GB/T93 | Шайба 12 | |
| 31 | GB/T97.1 | Шайба 12 | |
| 32 | GB/T6170 | Гайка М6 | |
| 33 | 9D620-6810001 | Подкладка | |
| 34 | 9F820-6801003 | Ложемент | |
| 35 | GB/T5782 | Болт M12x50 | |
| 36 | GB/T97.1 | Шайба 12 | |
| 37 | GB/T93 | Шайба 12 | |
| 38 | GB/T6170 | Гайка М6 | |
| 39 | GB/T6170 | Гайка М6 | |
| 40 | GB/T93 | Шайба 12 | |
| 41 | GB/T97.1 | Шайба 12 | |
| 42 | 9D620-6801002 | Болт-пирон регулирующий | |
| 43 | 9D620-6801100 | Стойка компрессора | |
| 44 | 9F820-6801005 | Ремень клиновой привода компрессора | |
| 45 | GB/T5783 | Болт M12x35 | |
| 46 | GB/T93 | Шайба 12 | |
| 47 | GB/T97.1 | Шайба 12 | |
| 48 | GB/T6170 | Гайка М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
