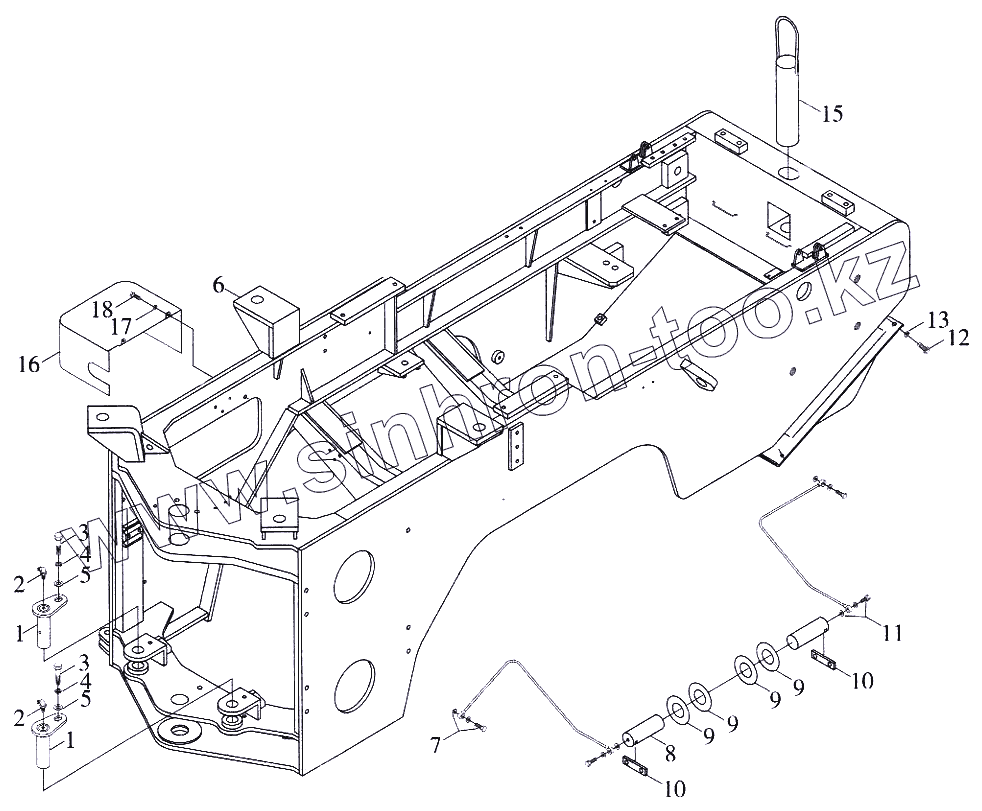

Каталог запасных частей к технике: Foton-FL936F. Полурама задняя
1
1
2
2
3
3
4
4
5
5
6
7
8
9
9
9
9
10
10
11
12
13
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9D20-136400 | Валик чеки поворотный | |
| 2 | JB/T7940.1 | Масленка M10x1 | |
| 3 | GB/T5783 | Болт M12x35 | |
| 4 | GB/T93 | Шайба 12 | |
| 5 | GB/T96.1 | Шайба 12 | |
| 6 | 9D630-1301000 | Полурама задняя | |
| 7 | 9D00-139300 | Тавотрубка 1 | |
| 8 | 9D20-136501 | Валик соединительный подрамника | |
| 9 | 9D20-136503 | Подкладка | |
| 10 | 9D20-136502 | Шибер (планка, направляющая) | |
| 11 | 9D00-139400 | Тавотрубка 2 | |
| 12 | GB/T5783 | Болт M12x35 | |
| 13 | GB/T93 | Шайба 12 | |
| 14 | 9D20-130005 | Башмак | |
| 15 | 9D20-138000 | Ось соединительная (палец) тяги | |
| 16 | 9D630-13A02000 | Кожух защитный форсажного насоса | |
| 17 | GB/T5783 | Болт M12x35 | |
| 18 | GB/T93 | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
