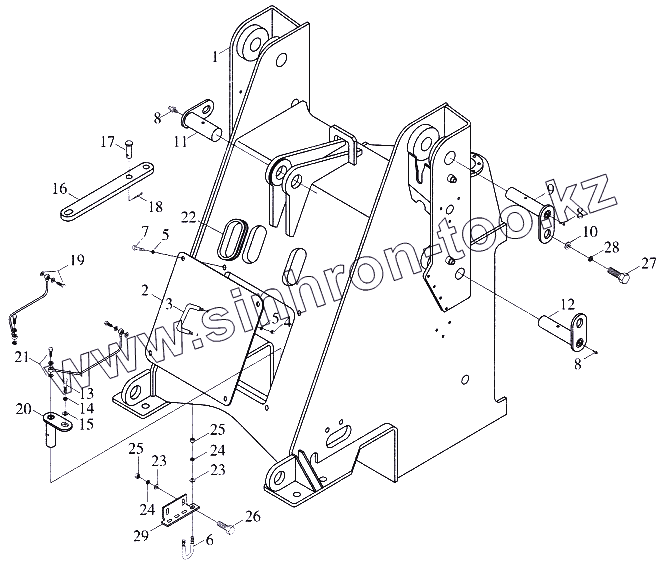

Каталог запасных частей к технике: Foton-FL936F. Полурама передняя
1
2
3
4
5
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9D20-131000 | Полурама передняя | |
| 2 | 9D20-137001 | Крышка передняя | |
| 3 | 9D20-137002 | Ручка крышки | |
| 4 | GB/T6170 | Гайка М6 | |
| 5 | GB/T93 | Шайба 12 | |
| 6 | JB/ZQ4321 | Болт типа "U" | |
| 7 | GB/T5783 | Болт M12x35 | |
| 8 | JB/T7940.1 | Масленка M10x1 | |
| 9 | 9D20-136100 | Валик задний чеки подвижного крана | |
| 10 | GВ/T96.1 | Шайба 16 | |
| 11 | 9D20-136300 | Валик задний чеки цилиндра скипа | |
| 12 | 9D20-136200 | Валик чеки подъемного цилиндра | |
| 13 | GB/T5783 | Болт M12x35 | |
| 14 | GB/T93 | Шайба 12 | |
| 15 | GB/T96.1 | Шайба 12 | |
| 16 | 9D20-130002 | Рычаг | |
| 17 | 9D20-130003 | Ось | |
| 18 | GB/T91 | Шплинт 3.2x25 | |
| 19 | 9D20-139100 | Тавотрубка правая | |
| 20 | 9D20-136400 | Валик чеки поворотный | |
| 21 | 9D20-139200 | Тавотрубка левая | |
| 22 | 9D20-130001 | Оболочка защитная | |
| 23 | GB/T96.1 | Шайба 12 | |
| 24 | GB/T93 | Шайба 12 | |
| 25 | GB/T6170 | Гайка М6 | |
| 26 | GB/T5783 | Болт M12x35 | |
| 27 | GB/T5782 | Болт M12x50 | |
| 28 | GB/T93 | Шайба 12 | |
| 29 | 9D20-131012 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
