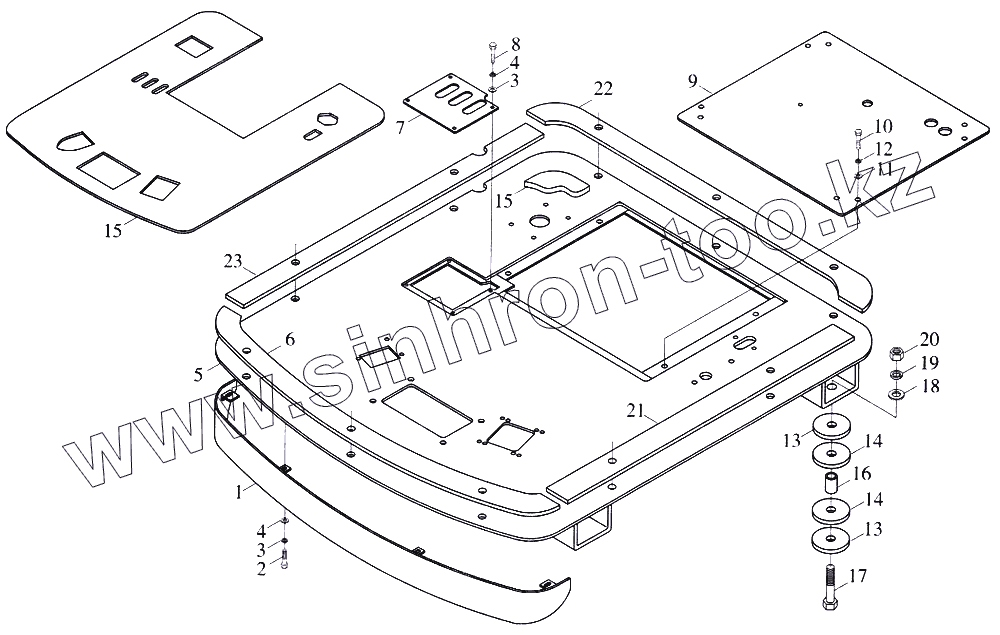

Каталог запасных частей к технике: Foton-FL936F. Платформа
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9D20-462000 | Накладка | |
| 2 | GB/T5783 | Болт M12x35 | |
| 3 | GB/T97.1 | Шайба 12 | |
| 4 | GB/T93 | Шайба 12 | |
| 5 | 9D20-461000A | Площадка основная | |
| 6 | 9D20-460004 | Прокладка резиновая передняя | |
| 7 | 9D20-460002 | Накладка управления | |
| 8 | GB/T5783 | Болт M12x35 | |
| 9 | 9D20-463000 | Накладка площадки | |
| 10 | GB/T5783 | Болт M12x35 | |
| 11 | GB/T97.1 | Шайба 12 | |
| 12 | GB/T93 | Шайба 12 | |
| 13 | 9F20-460004 | Шайба большая | |
| 14 | 9F20-462000 | Демпфер | |
| 15 | 9D20-460001 | Подкладка | |
| 16 | 9F20-460005 | Направляющая демпфера | |
| 17 | GB/T5782 | Болт M12x50 | |
| 18 | GB/T97.1 | Шайба 12 | |
| 19 | GB/Т93 | Шайба 20 | |
| 20 | GB/T6170 | Гайка М6 | |
| 21 | 9D20-460007 | Прокладка резиновая левая | |
| 22 | 9D20-460005 | Прокладка резиновая задняя | |
| 23 | 9D20-460006 | Прокладка резиновая правая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
