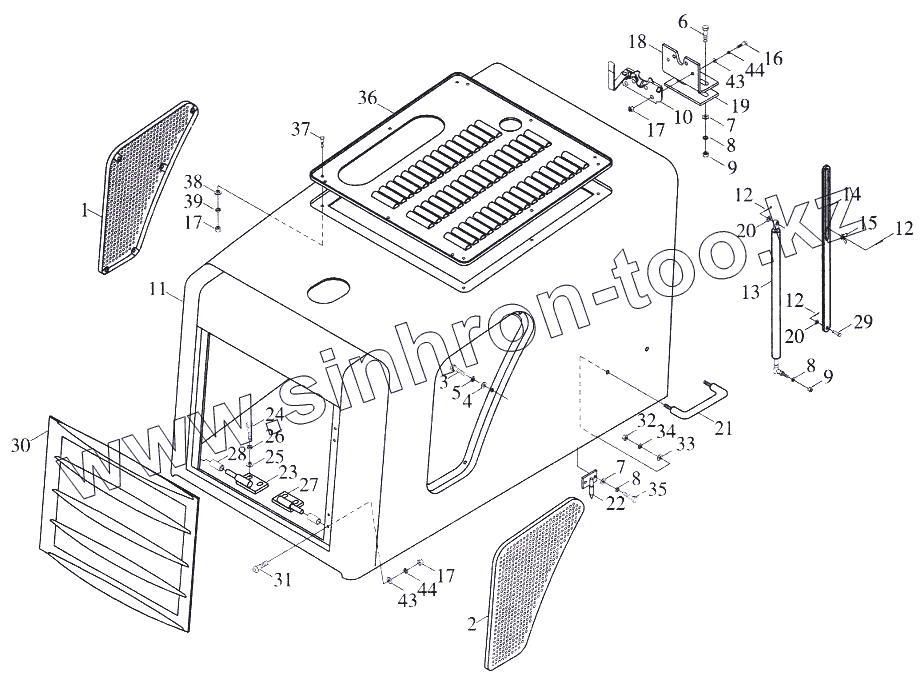

Каталог запасных частей к технике: Foton-FL936F. Облицовка
1
2
3
4
5
6
7
7
8
8
8
9
9
10
11
12
12
12
13
14
15
16
17
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9D632-4702000 | Решетка левая | |
| 2 | 9D632-4703000 | Решетка правая | |
| 3 | GB/T5783 | Болт M12x35 | |
| 4 | GB/T97.1 | Шайба 12 | |
| 5 | GB/T93 | Шайба 12 | |
| 6 | GB/T5783 | Болт M12x35 | |
| 7 | GB/T97.1 | Шайба 12 | |
| 8 | GB/T93 | Шайба 12 | |
| 9 | GB/T6170 | Гайка М6 | |
| 10 | 9F20-473000 | Замок облицовки (кожуха) | |
| 11 | 9D510-4701000 | Облицовка в сборе (кожух) | |
| 12 | GB/T91 | Шплинт 3.2x25 | |
| 13 | 9D20-47B2000 | Амортизатор | |
| 14 | 9D20-470001 | Направляющая | |
| 15 | GB/T62 | Гайка тарельчатая М10 | |
| 16 | GB/T5783 | Болт M12x35 | |
| 17 | GB/T6170 | Гайка М6 | |
| 18 | 9D632-4700003 | Фиксатор замка облицовки (кожуха) | |
| 19 | 9D20-47B0009 | Прокладка регулирующая | |
| 20 | GB/T97.1 | Шайба 12 | |
| 21 | 9F20-472700 | Ручка на облицовке (кожухе) | |
| 22 | 9F20-470100 | Детали штифта-ловителя | |
| 23 | 9D20-474000 | Детали правой петли | |
| 24 | GB/T5783 | Болт M12x35 | |
| 25 | GB/T97.1 | Шайба 12 | |
| 26 | GB/T93 | Шайба 12 | |
| 27 | 9D20-475000 | Детали левой петли | |
| 28 | 9F20-470002 | Валик-втулка | |
| 29 | GB/T882 | Валик фиксирующий В8х40 | |
| 30 | 9D510-4702500 | Решетка радиатора | |
| 31 | GB/T70.2 | Винт М6х30 | |
| 32 | GB/T6170 | Гайка М6 | |
| 33 | GB/T97.1 | Шайба 12 | |
| 34 | GB/T93 | Шайба 12 | |
| 35 | GB/T5783 | Болт M12x35 | |
| 36 | 9D632-4700005 | Крышка верхняя облицовки (кожуха) | |
| 37 | GB/T5783 | Болт M12x35 | |
| 38 | GB/T97.1 | Шайба 12 | |
| 39 | GB/T93 | Шайба 12 | |
| 43 | GB/T97.1 | Шайба 12 | |
| 44 | GB/T93 | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
