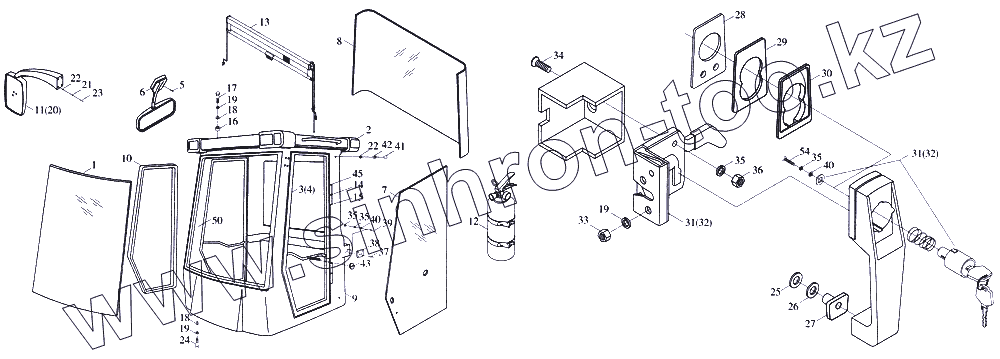

Каталог запасных частей к технике: Foton-FL936F. Кабина
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
35
35
35
36
37
38
39
40
40
41
42
43
44
45
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9D20-450001 | Стекло переднее | |
| 2 | 9F20-453000a | Крыша в сборе | |
| 3 | 9F630-4506000 | Дверца правая в сборе | |
| 4 | 9F20-457000 | Дверца левая в сборе | |
| 5 | GB/T847 | Винт самонарезающий ST4.2x16 | |
| 6 | 9F20-450003 | Зеркало заднего вида в кабине | |
| 7 | 9F20-450005 | Стекло дверцы | |
| 8 | 9D20-450004 | Стекло заднее | |
| 9 | 9D20-452000 | Каркас кабины | |
| 10 | 9F20-450006 | Окантовка дверцы | |
| 11 | 9D20-450200 | Зеркало заднего вида правое в сборе | |
| 12 | 9F20-450400 | Огнетушитель в сборе | |
| 13 | 9D20-450300 | Занавес противосолнечный в сборе | |
| 14 | 9F20-450017 | Кольцо прокладочное | |
| 15 | GB/T894.1 | Кольцо установочное 12 | |
| 16 | 9F20-450008 | Шайба крыши | |
| 17 | GB/T5782 | Болт M12x50 | |
| 18 | GB/T97.1 | Шайба 12 | |
| 19 | GB/T93 | Шайба 12 | |
| 20 | 9F20-450100 | Зеркало заднего вида левое в сборе | |
| 21 | GB/T93 | Шайба 12 | |
| 22 | GB/T97.1 | Шайба 12 | |
| 23 | GB/T70.1 | Винт М8х20 | |
| 24 | GB/T5783 | Болт M12x35 | |
| 25 | 9F20-450048 | Подкладка дверцы 2 | |
| 26 | 9F20-450046 | Подкладка пластиковая дверцы 2 | |
| 27 | 9F20-450045 | Подкладка пластиковая 2 | |
| 28 | 9F20-450047 | Подкладка дверцы 1 | |
| 29 | 9F20-450044 | Блок-прокладка пластиковая 1 | |
| 30 | 9F20-450043 | Подкладка пластиковая дверцы 1 | |
| 31 | 9F20-450600 | Замок левый | |
| 32 | 9F20-450700 | Замок правый | |
| 33 | GB/T6170 | Гайка М6 | |
| 34 | GB/T70.1 | Винт М8х20 | |
| 35 | GB/T93 | Шайба 12 | |
| 36 | GB/T6170 | Гайка М6 | |
| 37 | GB/T820 | Винт М6х20 | |
| 38 | 9F20-450500 | Крепеж открывания двери | |
| 39 | GВ/Т5783 | Болт М6х 16 | |
| 40 | GB/T97.1 | Шайба 12 | |
| 41 | 9F20-458000 | Буфер ограничения открытия | |
| 42 | GB/T6170 | Гайка М6 | |
| 43 | 9F20-450013 | Кольцо уплотнительное | |
| 44 | 9D630-45A08000 | Отделка внутренняя в сборе | |
| 45 | 9F20-450015 | Ось петли двери | |
| 54 | GB/T818 | Винт М6х45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
