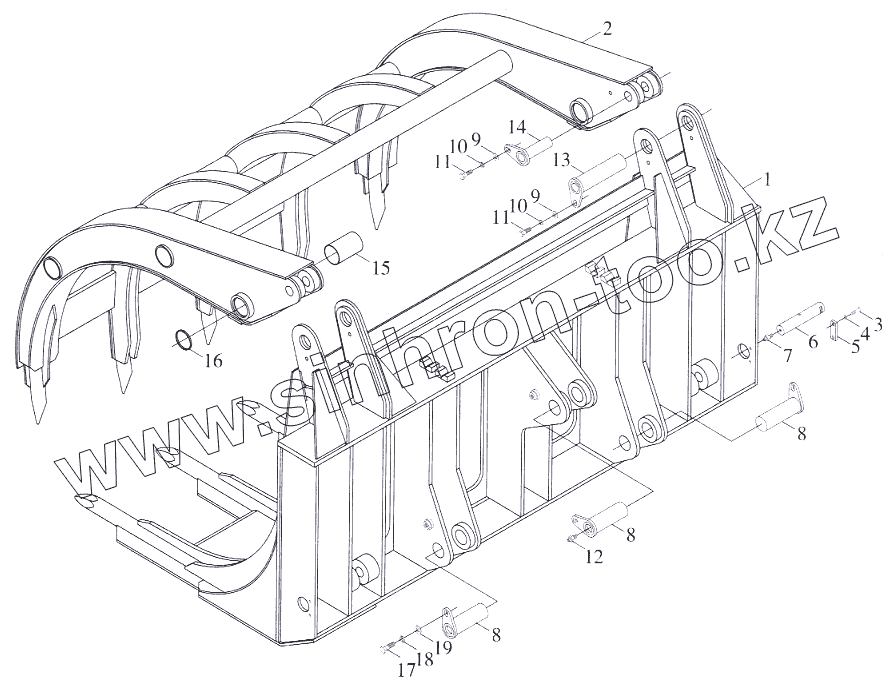

Каталог запасных частей к технике: Foton-FL936F. Грейфер для травы

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

8

9

9

10

10

11

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9D634-7301000		Вилы нижние
2	9D634-7302000		Вилы верхние
3	GB/T5673		Болт M10x30
4	GB/T93		Шайба 12
5	9D634-7300001		Прокладка замковая
6	9D634-7300002		Палец (ось) нижний
7	JB/7940.2		Масленка М10х1 а=90°
8	9D20-752000		Шпилька (ось) ковша
9	GB/T5673		Болт M10x30
10	GB/T93		Шайба 12
11	GB/T97.1		Шайба 12
12	JB/T7940.1		Масленка M10x1
13	9D634-7303000		Палец (ось)
14	9D634-7304000		Палец (ось) верхний
15	9D634-7300003		Рубашка стальная
16	JB/T13871		Кольцо В60808
17	GB/T5673		Болт M10x30
18	GB/T93		Шайба 12
19	GB/T96		Шайба 12

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
