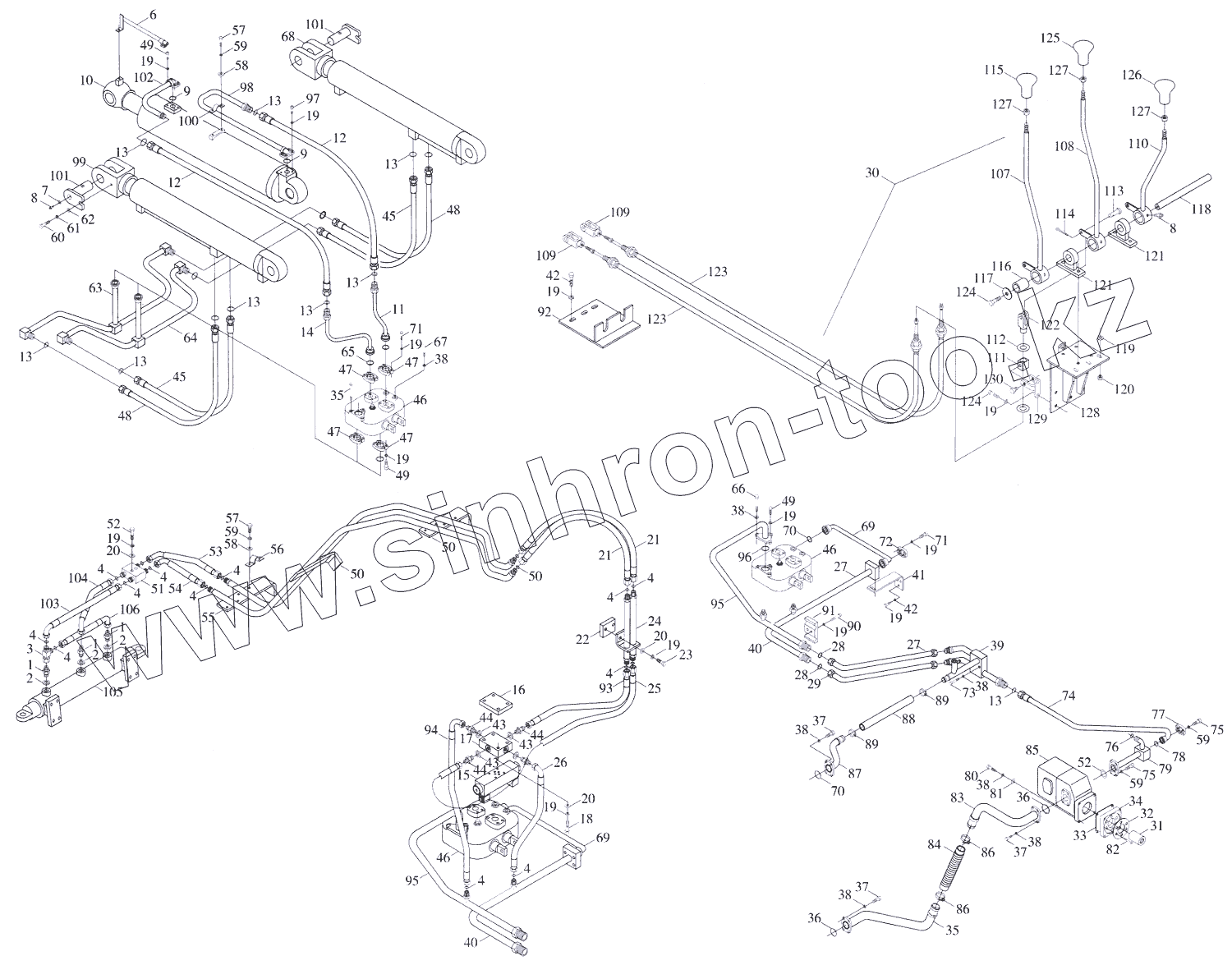

Каталог запасных частей к технике: Foton-FL936F. Гидросистема рабочего оборудования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
4
4
4
4
4
4
4
4
4
4
4
4
6
7
8
8
9
9
10
11
12
12
13
13
13
13
13
13
13
13
13
14
15
16
17
18
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
20
21
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
35
36
36
37
37
37
38
38
38
38
38
38
38
39
40
40
41
42
42
43
43
43
44
44
44
45
45
46
46
46
47
47
47
47
48
48
49
49
49
50
50
50
51
52
52
53
54
55
56
57
57
58
58
59
59
59
59
60
61
62
63
64
65
66
67
68
69
69
70
70
71
71
72
73
74
75
75
76
77
78
79
80
81
82
83
84
85
86
86
87
88
89
89
90
91
92
93
94
95
95
96
97
98
99
100
101
101
102
103
104
105
106
107
108
109
109
110
111
112
113
114
115
116
117
118
119
120
121
121
122
123
123
124
124
125
126
127
127
127
128
129
130
Позиция на иллюстрации Заводской номер детали Название детали
1 9D639-5900001 Шарнир
2 JB/T982 Шайба комбинированная 27
3 9D639-5916000 Шарнир регулировочный
4 GB/T3452.1 Кольцо типа "О" 145x3.55
5 9D639-5910000 Трубка соединительная
6 9D00-593000 Аппаратура нивелирования ходового ковша
7 JB/T982 Шайба комбинированная 27
8 GB/T7940.1 Масленка M10x1
9 GB/T3452.1 Кольцо типа "О" 145x3.55
10 9D00-590300 Цилиндр ходового ковша
11 9D20-592800 Трубка ходового ковша твердая правая
12 9D20-592600 Шланг ходового ковша
13 GB/T3452.1 Кольцо типа "О" 145x3.55
14 9D20-592700 Трубка ходового ковша твердая левая
15 9D639-5903000 Электроклапан
16 9D639-5900006 Блок стационарный
17 9D639-5900005 Электроклапана стационарного блока
18 GB/T5783 Болт M12x35
19 GB/T93 Шайба 12
20 GB/T97.1 Шайба 12
21 9D639-5909000 Шланг соединительный
22 9D639-5900002 Седло
23 GB/T5783 Болт M12x35
24 9D639-5908000 Детали комбинированные стальной трубы
25 9D639-5906000 Соединение шланга
26 9D639-5904000 Соединение шланга
27 9D20-593500 Шланг откачки
28 GB/T3452.1 Кольцо типа "О" 145x3.55
29 9D20-591700 Шланг впускного клапана
30 9D20-591600 Управление воздействующей аппаратурой
31 9D20-590011 Кожух соединения
32 9D20-530004 Сальник
33 9F20-590006 Шайба
34 9D20-590010 Фланец
35 9D20-591300 Трубка масляная
36 GB/T3452.1 Кольцо типа "О" 145x3.55
37 GB/T5783 Болт M12x35
38 GB/T93 Шайба 12
39 9D20-593000 Трубка откачки
40 9D639-5902000 Труба-впускной клапан
41 9D20-590014 Кронштейн (уголок)
42 GB/T5783 Болт M12x35
43 9F20-540010 Шарнир
44 JB/T982 Шайба комбинированная 27
45 9D20-592000 Шланг подвижного крана
46 9D20-590500 Клапан распределительный
47 9F20-540008 Фланец
48 9D20-592200 Шланг подвижного крана
49 GB/T5783 Болт M12x35
50 9D639-5900004 Кронштейн
51 9D639-5915000 Соединитель
52 GB/T5783 Болт M12x35
53 9D639-5912000 Шланг соединительный
54 9D639-5911000 Шланг соединительный
55 9D639-5900003 Кронштейн
56 9F20-540007 Фиксатор трубки
57 GB/T5783 Болт M12x35
58 GB/T97.1 Шайба 12
59 GB/T93 Шайба 12
60 GB/T5783 Болт M12x35
61 GB/T93 Шайба 12
62 GB/T97.1 Шайба 12
63 9D20-592300 Трубка стальная соединительная
64 9D20-592100 Трубка стальная соединительная
65 GB/T3452.1 Кольцо типа "О" 145x3.55
66 GB/T5782 Болт M12x50
67 GB/T5782 Болт M12x50
68 9D20-592500A Цилиндр правого подвижного крана
69 9D20-592900 Шланг впускного клапана
70 GB/T3452.1 Кольцо типа "О" 145x3.55
71 GB/T5783 Болт M12x35
72 9F20-590016 Фланец
73 GB/T5783 Болт M12x35
74 9D20-593200 Маслотрубка насосная
75 GB/T5783 Болт M12x35
76 GB/T3452.1 Кольцо типа "О" 145x3.55
77 9D20-540002 Грундбукса
78 GB/T3452.1 Кольцо типа "О" 145x3.55
79 9D20-593800 Маслотрубка насосная
80 GB/T5783 Болт M12x35
81 GB/T97.1 Шайба 12
82 GB/T70.1 Винт М8х20
83 9D20-593300 Трубка масляная
84 9F20-590007 Трубка масляная резиновая
85 9D20-593100 Насос-дуплекс
86 9F20-592700 Хомут двухпроволочный
87 9D20-593400 Трубка откачки
88 9D20-590009 Трубка резиновая трубка
89 9D20-531100 Хомут 2х(35-51)
90 GB/T5782 Болт M12x50
91 9D20-590015 Фиксатор трубок
92 9D20-591900 Подставка направляющая
93 9D639-5907000 Шланг соединительный
94 9D639-5905000 Шланг соединительный
95 9D639-5901000 Труба возвратная масляная
96 GB1235-76 Кольцо типа "О" 40x3.1
97 GB/T70.1 Винт М8х20
98 9D00-593200 Трубка ходового ковша твердая
99 9D20-593700A Цилиндр левого подвижного крана
100 9D510-5800004 Держатель трубки
101 9D20-590100 Валик чеки (ось) подвижного крана
102 9D00-593300 Трубка ходового ковша твердая
103 9D639-5918000 Шланг соединительный
104 9D639-5917000 Шланг соединительный
105 9D639-5914000 Гидроцилиндр масляный двухзаходный
106 9D639-5919000 Шланг соединительный
107 9D20-590910 Рычаг управления ковша-лопаты
108 9D20-590012 Фиксатор трубок
109 9D20-590008 Вилка
110 9D20-590810 Рычаг управления высокой и низкой скоростями
111 9D20-590007 Вкладыш
112 GB/T96.1 Шайба 12
113 GB882 Валик чеки (ось) В10x28
114 GB/T91 Шплинт 3.2x25
115 9D20-590901 Рукоятка
116 9D20-590801 Кожух медный
117 9D20-590003 Шайба
118 9D20-590004 Вал
119 GB/T97.1 Шайба 12
120 GB/T6170 Гайка М6
121 9D20-590005 Основание
122 9D20-590002 Вилка
123 9D20-590700 Трос гибкий управления
124 GB/T5783 Болт M12x35
125 9D20-591001 Рукоятка
126 9D20-590802 Рукоятка рычага управления
127 GB/T6170 Гайка М6
128 9D20-591100 Подставка (кронштейн)
129 9D20-590006 Основание
130 9D20-590013 Болт крепежный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
