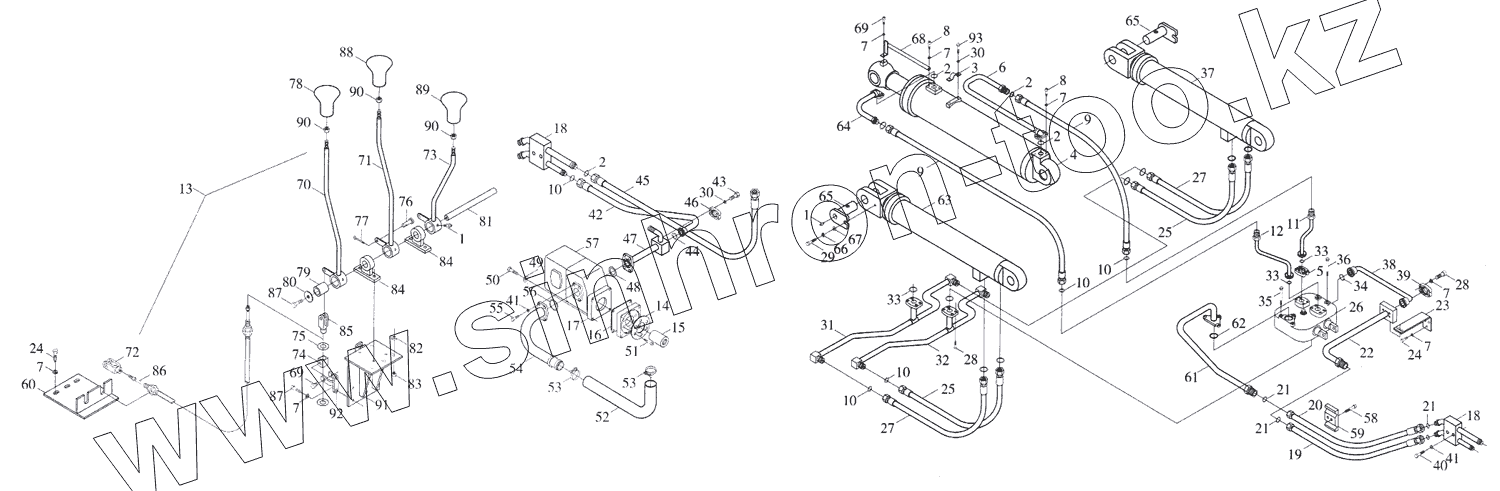

Каталог запасных частей к технике: Foton-FL936F. Гидросистема рабочего оборудования
1
1
2
2
2
2
3
4
5
6
7
7
7
7
7
7
7
8
8
9
9
10
10
10
10
10
11
12
13
14
15
16
17
18
18
19
20
21
21
21
22
23
24
24
25
25
26
27
27
28
28
29
30
30
31
32
33
33
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
84
85
86
87
87
88
89
90
90
90
91
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T7940.1 | Масленка M10x1 | |
| 2 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 3 | 9D510-5800004 | Держатель трубки | |
| 4 | 9D00-590300 | Цилиндр ходового ковша | |
| 5 | 9F20-540008 | Фланец | |
| 6 | 9D00-593200 | Трубка ходового ковша твердая | |
| 7 | GB/T93 | Шайба 12 | |
| 8 | GB/T70.1 | Винт М8х20 | |
| 9 | 9D20-592600 | Шланг ходового ковша | |
| 10 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 11 | 9D20-592800 | Трубка ходового ковша твердая правая | |
| 12 | 9D20-592700 | Трубка ходового ковша твердая левая | |
| 13 | 9D20-591600 | Управление воздействующей аппаратурой | |
| 14 | 9D20-520004 | Сальник | |
| 15 | 9D20-590011 | Кожух соединения | |
| 16 | 9F20-590006 | Шайба | |
| 17 | 9D20-590010 | Фланец | |
| 18 | 9D636-5902000 | Блок маслораспределений | |
| 19 | 9D20-591700 | Шланг впускного клапана | |
| 20 | 9D20-593500 | Шланг откачки | |
| 21 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 22 | 9D20-591500 | Труба впускного клапана твердая | |
| 23 | 9D20-590014 | Кронштейн (уголок) | |
| 24 | GB/T5783 | Болт M12x35 | |
| 25 | 9D20-592000 | Шланг подвижного крана | |
| 26 | 9D20-590500 | Клапан распределительный | |
| 27 | 9D20-592200 | Шланг подвижного крана | |
| 28 | GB/T5783 | Болт M12x35 | |
| 29 | GB/T5783 | Болт M12x35 | |
| 30 | GB/T93 | Шайба 12 | |
| 31 | 9D20-592300 | Трубка стальная соединительная | |
| 32 | 9D20-592100 | Трубка стальная соединительная | |
| 33 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 34 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 35 | GB/T5782 | Болт M12x50 | |
| 36 | GB/T5782 | Болт M12x50 | |
| 37 | 9D20-592500A | Цилиндр правого подвижного крана | |
| 38 | 9D20-592900 | Шланг впускного клапана | |
| 39 | 9F20-590016 | Фланец | |
| 40 | GB/T5783 | Болт M12x35 | |
| 41 | GB/T93 | Шайба 12 | |
| 42 | 9D20-593200 | Маслотрубка насосная | |
| 43 | GB/T5783 | Болт M12x35 | |
| 44 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 45 | 9D636-5901000 | Шланг откачки | |
| 46 | 9D20-540002 | Грундбукса | |
| 47 | 9D20-593800 | Маслотрубка насосная | |
| 48 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 49 | GB/T97. 1 | Шайба 12 | |
| 50 | GB/T5783 | Болт M12x35 | |
| 51 | GB/T70.1 | Винт М8х20 | |
| 52 | 9D636-5900001 | Трубка резиновая масляная | |
| 53 | 9F20-592700 | Хомут двухпроволочный | |
| 54 | 9D510-5901000 | Трубка стальная масляная | |
| 55 | GB/T5783 | Болт M12x35 | |
| 56 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 57 | 9D20-593100 | Насос-дуплекс | |
| 58 | GB/T5782 | Болт M12x50 | |
| 59 | 9D20-590015 | Фиксатор трубок | |
| 60 | 9D20-591900 | Подставка направляющая | |
| 61 | 9D20-593600 | Труба откачки клапана | |
| 62 | GB1235-76 | Кольцо типа "О" 40x3.1 | |
| 63 | 9D20-593700A | Цилиндр левого подвижного крана | |
| 64 | 9D00-593300 | Трубка ходового ковша твердая | |
| 65 | 9D20-590100 | Валик чеки (ось) подвижного крана | |
| 66 | GB/T93 | Шайба 12 | |
| 67 | GB/T97.1 | Шайба 12 | |
| 68 | 9D00-593000 | Аппаратура нивелирования ходового ковша | |
| 69 | 9D20-590013 | Болт крепежный | |
| 70 | 9D20-590910 | Рычаг управления ковша-лопаты | |
| 71 | 9D20-591010 | Рычаг управления подвижного крана | |
| 72 | 9D20-590008 | Вилка | |
| 73 | 9D20-590810 | Рычаг управления высокой и низкой скоростями | |
| 74 | 9D20-590007 | Вкладыш | |
| 75 | GB/T96.1 | Шайба 12 | |
| 76 | GB882 | Валик чеки (ось) В10x28 | |
| 77 | GB/T91 | Шплинт 3.2x25 | |
| 78 | 9D20-590901 | Рукоятка | |
| 79 | 9D20-590801 | Кожух медный | |
| 80 | 9D20-590003 | Шайба | |
| 81 | 9D20-590004 | Вал | |
| 82 | GB/T97.1 | Шайба 12 | |
| 83 | GB/T6170 | Гайка М6 | |
| 84 | 9D20-590005 | Основание | |
| 85 | 9D20-590002 | Вилка | |
| 86 | 9D20-590700 | Трос гибкий управления | |
| 87 | GB/T5783 | Болт M12x35 | |
| 88 | 9D20-591001 | Рукоятка | |
| 89 | 9D20-590802 | Рукоятка рычага управления | |
| 90 | GB/T6170 | Гайка М6 | |
| 91 | 9D20-591100 | Подставка (кронштейн) | |
| 92 | 9D20-590006 | Основание | |
| 93 | GB/T5783 | Болт M12x35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
