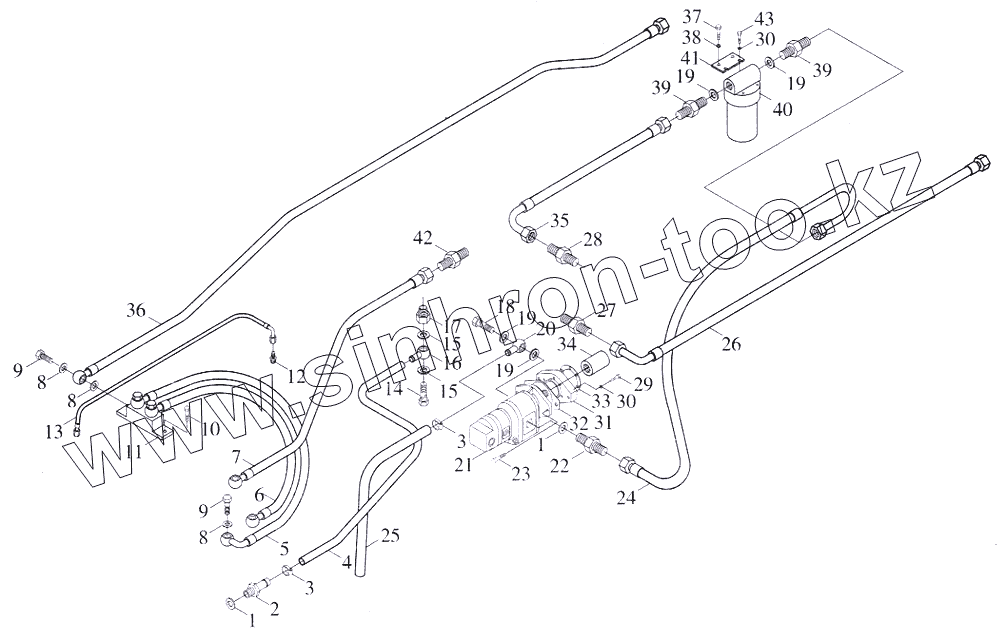

Каталог запасных частей к технике: Foton-FL936F. Гидросистема приводная
1
1
2
3
3
4
5
6
7
8
8
8
9
9
10
11
12
13
14
15
15
16
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | JB/T982 | Шайба комбинированная 27 | |
| 2 | 9D00-530007 | Трубка соединительная | |
| 3 | 9D20-531100 | Хомут 2х(35-51) | |
| 4 | 9D20-530700 | Трубка откачки | |
| 5 | 9D20-531000 | Шланг охлаждаемого масла | |
| 6 | 9D20-530800 | Шланг масляный | |
| 7 | 9D20-530900 | Шланг впускной коробки передач | |
| 8 | JB/T982 | Шайба комбинированная 27 | |
| 9 | 9D00-530010 | Болт | |
| 10 | GB/T5782 | Болт M12x50 | |
| 11 | 9D20-530300 | Тройник | |
| 12 | 9D00-530009 | Соединение | |
| 13 | 9D630-5303000 | Шланг | |
| 14 | 9D00-530004 | Болт артикуляции | |
| 15 | JB/T982 | Шайба комбинированная 27 | |
| 16 | 9D00-531000 | Наконечник соединительный | |
| 17 | 9D00-530006 | Соединение | |
| 18 | 9D00-530002 | Болт артикуляции (соединительный) | |
| 19 | JB/T982 | Шайба комбинированная 27 | |
| 20 | 9D00-530200 | Наконечник соединительный | |
| 21 | 9D630-530100 | Насос шестеренчатый CBG11032/1010-XF | |
| 22 | 9020-530012 | Соединение | |
| 23 | GB/T5783 | Болт M12x35 | |
| 24 | 9D00-530400 | Маслотрубка насосная | |
| 25 | 9D630-5300001 | Трубка резиновая масляная | |
| 26 | 9D630-5302000 | Трубка маслоприемника радиатора | |
| 27 | 9D20-530013 | Соединение | |
| 28 | 9D20-530008 | Соединение | |
| 29 | GB/T70.1 | Винт М8х20 | |
| 30 | GB/T93 | Шайба 12 | |
| 31 | 9D20-530003 | Фланец | |
| 32 | 9D20-530002 | Сальник | |
| 33 | 9D20-530004 | Сальник | |
| 34 | 9D20-530005 | Кожух соединения | |
| 35 | 9D00-530700 | Шланг маслоприемника | |
| 36 | 9D00-530600 | Трубка откачки радиатора | |
| 37 | GB/T5783 | Болт M12x35 | |
| 38 | GB/T93 | Шайба 12 | |
| 39 | 9D20-530006 | Соединение | |
| 40 | 9D20-530200 | Фильтр масляный YLQ-248A | |
| 41 | 9D00-530008 | Планка | |
| 42 | 9D20-530009 | Соединение | |
| 43 | GB/T5783 | Болт M12x35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
