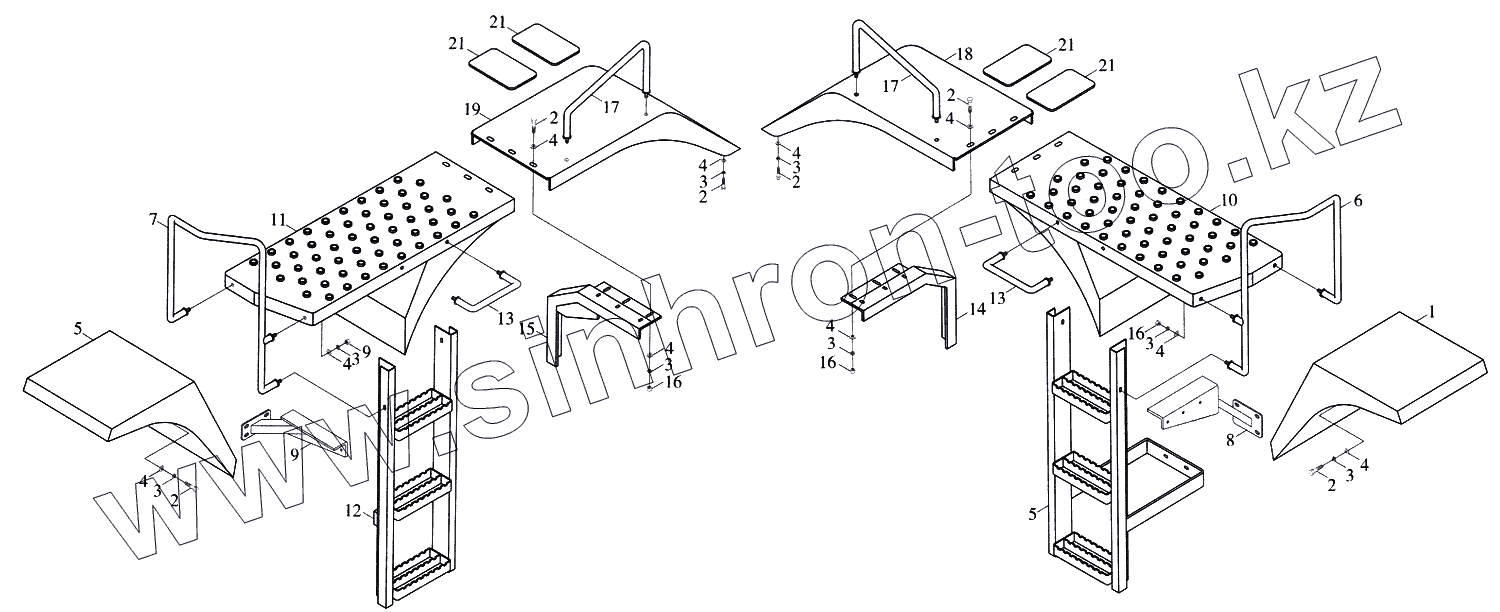

Каталог запасных частей к технике: Foton-FL936F. Брызговики, площадка и лестница (слева, справа)
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
16
16
17
17
18
19
20
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9D00-480100 | Брызговик передний правый | |
| 2 | GB/T5783 | Болт M12x35 | |
| 3 | GB/T93 | Шайба 12 | |
| 4 | GB/T97.1 | Шайба 12 | |
| 5 | 9D00-480200 | Брызговик передний левый | |
| 6 | 9D00-480300 | Поручень передний правый | |
| 7 | 9D00-480400 | Поручень передний левый | |
| 8 | 9D20-480100 | Стойка передняя правая | |
| 9 | 9D00-480600 | Стойка передняя левая | |
| 10 | 9D20-480300 | Площадка правая | |
| 11 | 9D20-480400 | Площадка левая | |
| 12 | 9D20-480500 | Трап левый (лестница) | |
| 13 | 9D00-481000 | Поручень | |
| 14 | 9D20-480600 | Стойка задняя правая | |
| 15 | 9D20-480700 | Стойка задняя левая | |
| 16 | GB/T6170 | Гайка М6 | |
| 17 | 9D00-481300 | Поручень задний | |
| 18 | 9D20-480800 | Брызговик задний правый | |
| 19 | 9D20-480900 | Брызговик задний левый | |
| 20 | 9D20-481000 | Трап правый (лестница) | |
| 21 | 9D20-480003 | Шпора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
