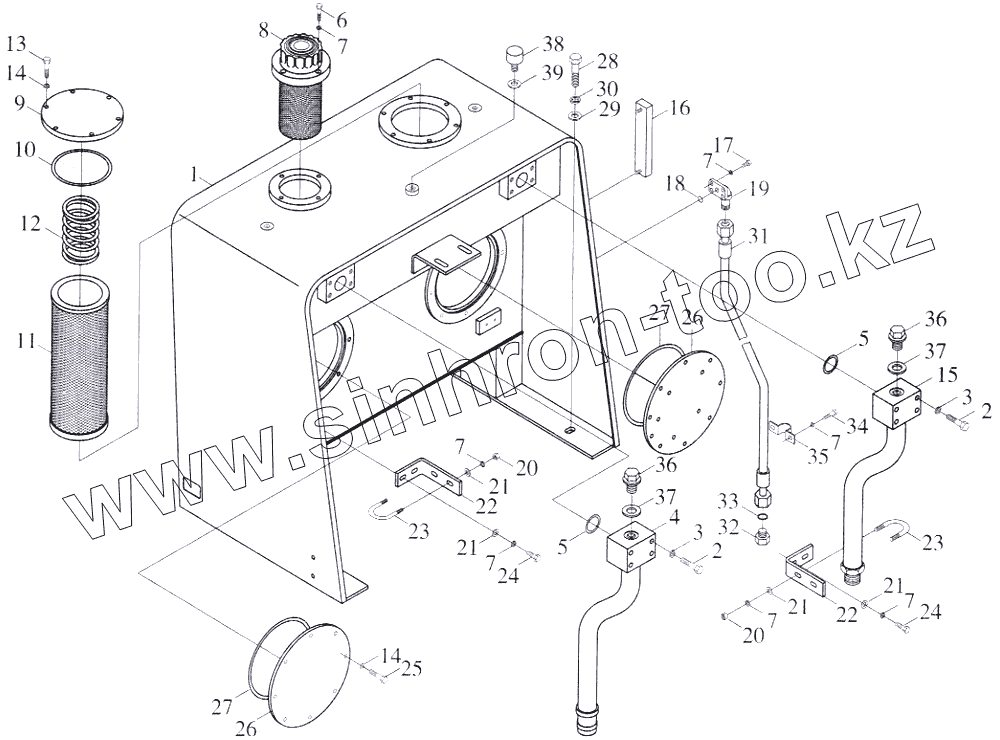

Каталог запасных частей к технике: Foton-FL936F. Бак гидросистемы
1
2
2
3
3
4
5
5
6
7
7
7
7
7
7
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
20
21
21
21
21
22
22
23
23
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9D636-5801000 | Бак | |
| 2 | GB/T5782 | Болт M12x50 | |
| 3 | GB/T93 | Шайба 12 | |
| 4 | 9D636-5802000 | Трубка маслососная | |
| 5 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 6 | GB/T5782 | Болт M12x50 | |
| 7 | GB/T93 | Шайба 12 | |
| 8 | 9F20-585000A | Фильтр воздушный (SFM323L) | |
| 9 | 9D20-583000 | Крышка фильтр-пакета | |
| 10 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 11 | 9D510-5805000 | Фильтр-пакет откачки | |
| 12 | 9D20-580001 | Пружина | |
| 13 | GB/T5783 | Болт M12x35 | |
| 14 | GB/T93 | Шайба 12 | |
| 15 | 9D636-5803000 | Труба откачки стальная | |
| 16 | 9F20-583000 | Измеритель масляного уровня | |
| 17 | GB/T70.1 | Винт М8х20 | |
| 18 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 19 | 9D510-5804000 | Соединитель стальной трубы выпуска масла | |
| 20 | GB/T6170 | Гайка М6 | |
| 21 | GB/T97.1 | Шайба 12 | |
| 22 | 9D510-5800006 | Кронштейн (уголок) длинный | |
| 23 | 9D510-5800002 | Болт типа "U" | |
| 24 | GB/T5783 | Болт M12x35 | |
| 25 | GB/T5783 | Болт M12x35 | |
| 26 | 9D510-5800003 | Крышка фланца | |
| 27 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 28 | GB/T5783 | Болт M12x35 | |
| 29 | GB/T97.1 | Шайба 12 | |
| 30 | GB/T93 | Шайба 12 | |
| 31 | 9D510-5806000 | Шланг откачки | |
| 32 | 9D510-5800005 | Болт-заглушка | |
| 33 | GB/T3452.1 | Кольцо типа "О" 145x3.55 | |
| 34 | GB/T5783 | Болт M12x35 | |
| 35 | 9D510-5800004 | Держатель трубки | |
| 36 | JВ1000-77 | Болт-пробка М22х1.5 | |
| 37 | JB/T982 | Шайба комбинированная 27 | |
| 38 | 9D510-5807000 | Фильтр воздушный (C-G3/4) | |
| 39 | JB/T982 | Шайба комбинированная 27 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
