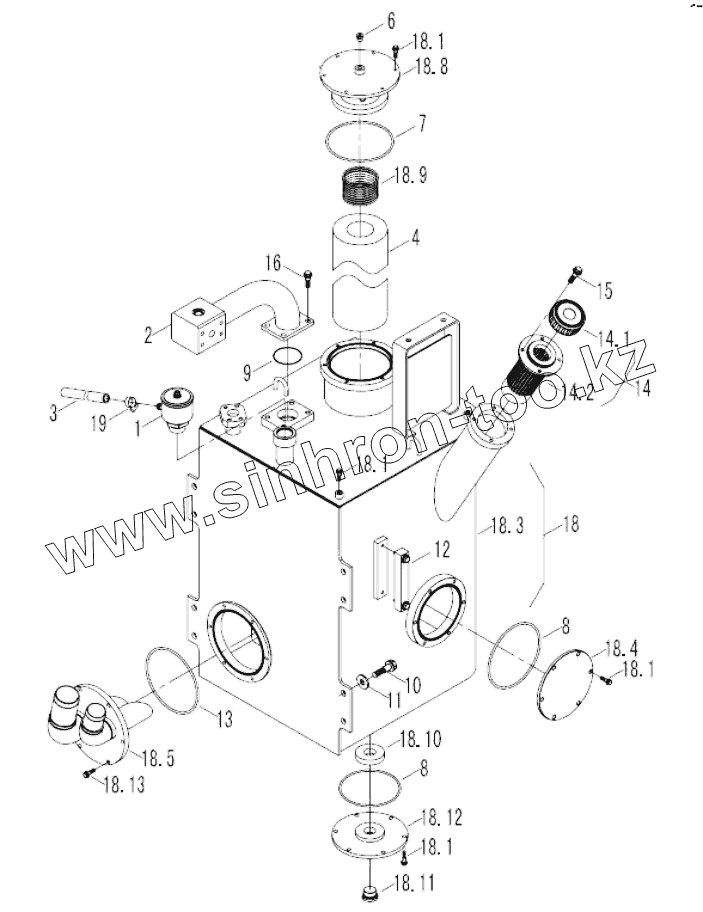

Каталог запасных частей к технике: Foton FL958G. 9F865-58A000000A0 HYDRAULIC OIL TANK ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
11
12
13
14
14.1
14.2
15
16
18
18.1
18.1
18.1
18.1
18.10
18.11
18.12
18.13
18.3
18.4
18.5
18.8
18.9
19
2
3
4
6
7
8
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 9F550-58A050000B0 Breather filter
10 GBT16674.1-M16X35-8.8-A3L Bolt
11 9D650-58A000005A0 Washer
12 9F850-58A020000A1 Oil level gauge
13 ISO3601-183.74X3.53-70 O-ring
14 9F550-58A040000A0 Air filter
14.1 9F550-58A040100A0 Fuel case cover
14.2 9F550-58A040200A0 Oil filter
15 GBT16674.1-M8X16-8.8-A2L Bolt
16 GBT16674.1-M12X25-8.8-A3L Bolt
18 9F865-58A010000A0 Hydraulic oil tank
18.1 GBT16674.1-M10X20-8.8-A3L Bolt
18.10 9F550-58A010003A0 Magnet
18.11 QLWZG087-003317 Plug
18.12 9F653-58E010001A0 Flange cover
18.13 GBT16674.1-M10X30-8.8-A3L Bolt
18.3 9F865-58A010100A0 Tank body
18.4 9F653-58A010107A0 Flange cover
18.5 9F865-58A010400A0 Flange
18.8 9F550-58A010500B0 Cover
18.9 9F351-58A010001A0 Spring
19 JBT8870-d25 Hoop
2 9F865-58A020000A0 Bracket of oil returning flange
3 9F660-58A000001A0 Pipe
4 9F550-58A030000B0 Oil return filter
6 QLWZG087-101406 Plug
7 ISO3601-171.04X3.53-70 O-ring
8 ISO3601-158.34X3.53-70 O-ring
9 ISO3601-66.27X3.53-70 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
