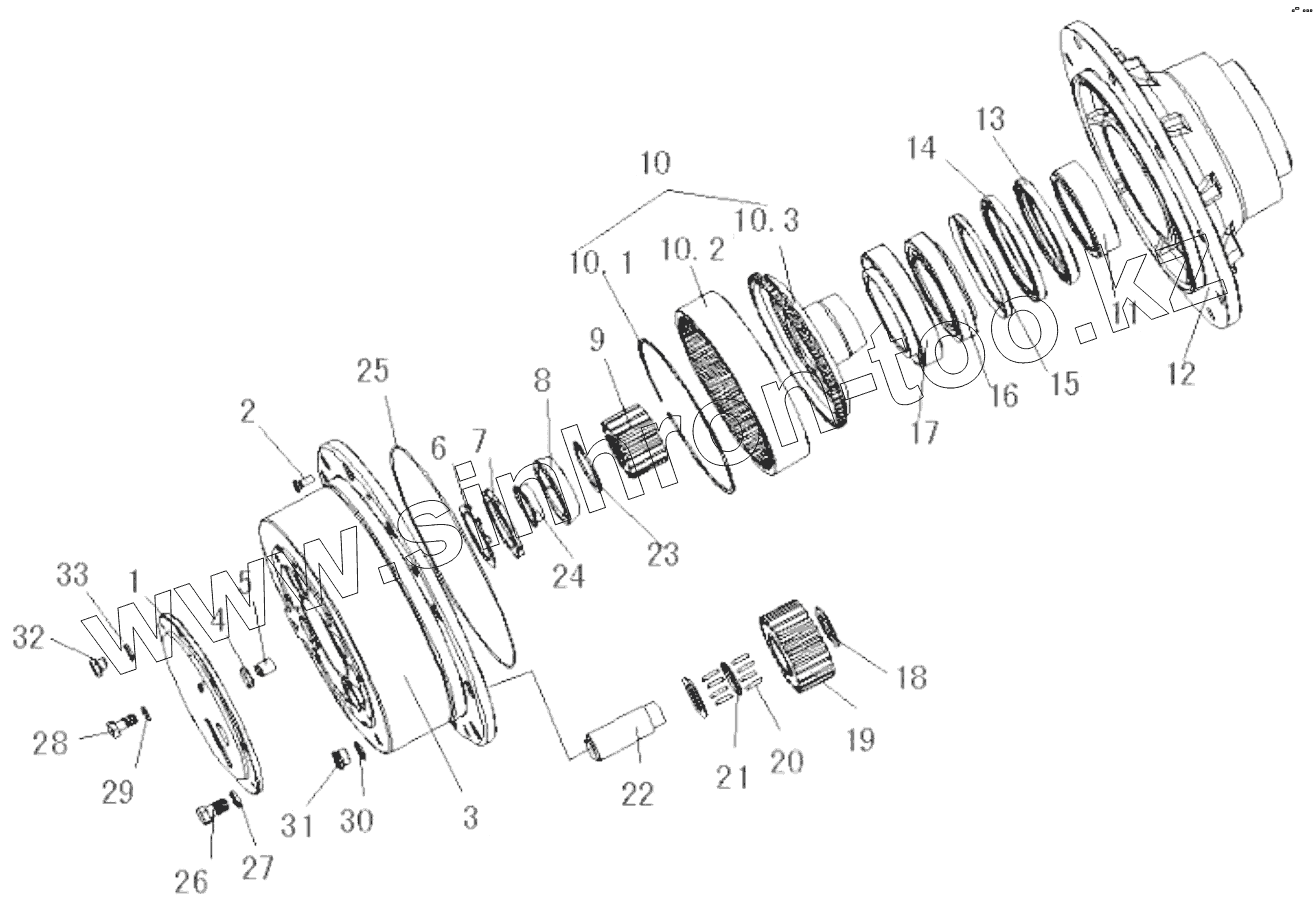

Каталог запасных частей к технике: Foton FL958G. 83785300 WHEEL-END REDUCTION ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10.1
10.2
10.3
11
12
13
14
15
16
17
18
19
2
20
21
22
23
24
25
26
26
27
28
29
3
30
31
32
32
33
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 83785310 End cover
10 83785305 Gear ring support parts
10.1 83785311 Clamp ring
10.2 83785303 Gear ring
10.3 83785304 Ring hub
11 83001703 Oil seal cage
12 83785309 Hub
13 53500019 Oil sealing
14 53500018 Oil sealing
15 77000944 Oil blocking plate
16 54100007 Bearing
17 54100008 Bearing
18 83785307 Thrust washer
19 83785302 Planet gear
2 50140003 Screw
20 54400014 Needle
21 83319023 Spacer bush
22 83785306 Planet gear shaft
23 52100023 Retainer ring
24 83785312 Spacer bush
25 83785313 Seal ring
26 50012010 Bolt
26 50012010 Bolt
27 52020004 Washer
28 50012005 Bolt
29 52020003 Washer
3 83785308 Planet carrier
30 75500197 Болт М24х1.5
31 53200005 Комплексная уплотнительная прокладка 24
32 75500842 Screw plug
32 75500842 Screw plug
33 53200002 Combination seal mat
34 79900477 Spider assembly
4 73520042 Restricked block
5 79605020 Adjusting support
6 52060007 Washer
7 79603150 Round nut
8 79603149 Cone-shaped sleeve
9 83785301 Sun gear
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
