Каталог запасных частей к технике: Foton FL936F (FL936FH4C1B2X1A105). B01413+9D650-44B010000A0 Somet seat assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
5
6
7
8
8
8
9
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25
26
27
28
29
30
31

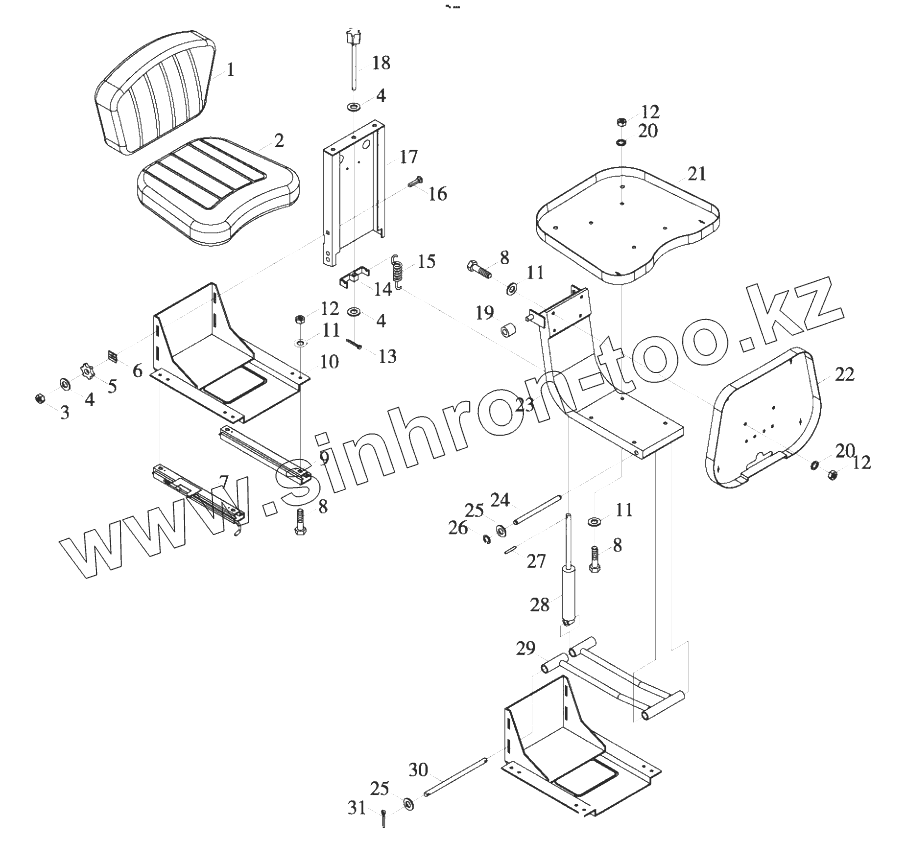

Позиция на иллюстрации Заводской номер детали Название детали
1 B01413+SC15-0005 Upper spongy assembly
2 B01413+SC15-0006 Lower spongy assembly
3 GBT6170-M10-8-A3L Nut
4 GBT97.1-10-A3L Plain washer
5 B01413+smt0031 Height adjusting handwheel
6 B01413+smt0032 Lock gasket
7 B01413+smt0026 Right slide mechanism assembly
8 GBT5783-M8X20-8.8-A2L Hex bolt
9 B01413+smt0027 Left slide mechanism assembly
10 B01413+smt0033 Bottom seat
11 GBT97.1-8-A3L Washer
12 GBT6170-M8-8-A2L I-type hexagon nut
13 GBT91-2.5X25-A3L Cotter pin
14 B01413+smt0034 Adjusting bracket
15 B01413+smt0035 Tension spring
16 B01413+smt0036 Cap head square-neck bolt
17 B01413+smt0037 Movable back plate
18 B01413+smt0038 Load adjusting screw
19 B01413+smt0039 Roller
20 GBT93-8-A3L Washer
21 B01413+smt0040 Seat backing plate
22 B01413+smt0041 Backrest plate
23 B01413+smt0042 Connecting plate
24 B01413+smt0043 Shaft 1
25 GBT97.1-12-A3L Washer
26 B01413+smt0004 Open circlip
27 GBT879.1-3.5X40 Elastic column pin
28 B01413+smt0044 Air spring
29 B01413+smt0045 Connecting lever
30 B01413+smt0046 Shaft 2
31 GBT91-3.2X32-A3L Cotter pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
