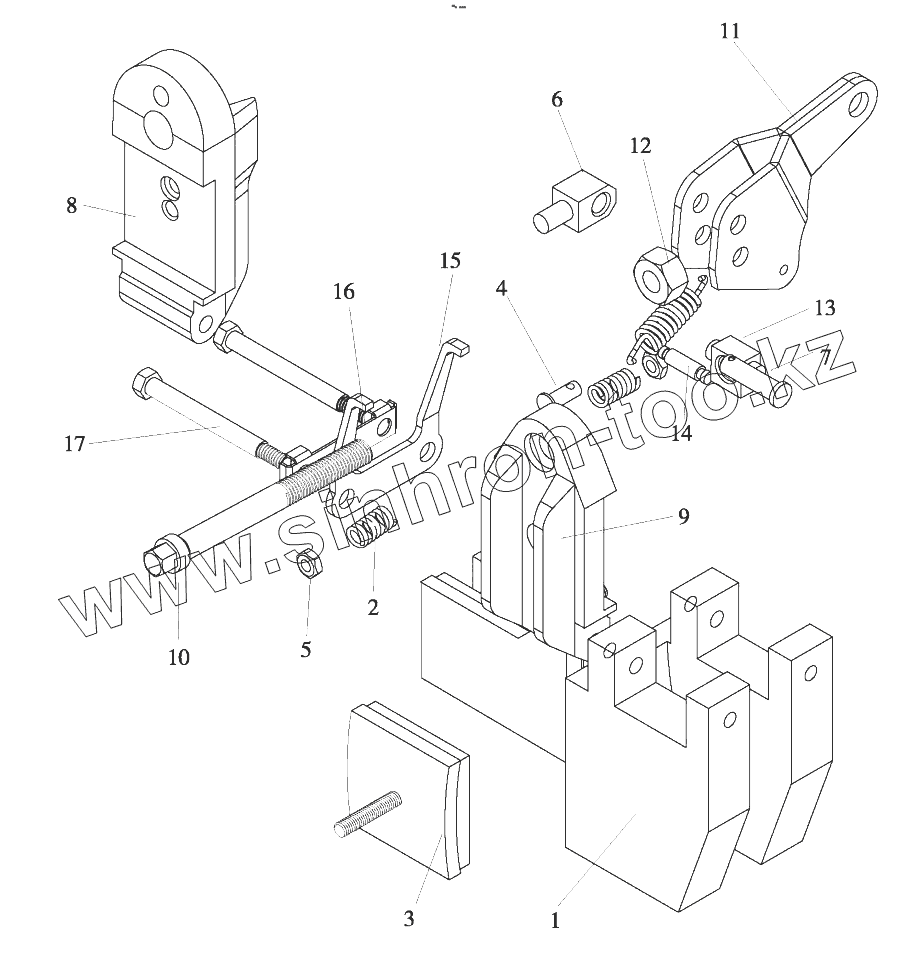

Каталог запасных частей к технике: Foton FL936F (FL936FH4C1B2X1A105). B00745+ZL30.13-00 Hand brake assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	B00745+ZL30.13-01		Bracking bracket
2	B00745+ZL30.13-02		Spring
3	B00745+ZL30.13-03		Brake lining
4	B00745+ZL30.13-04		Spring pin
5	GBT41-M6-5-A2L		Hexagon nut
6	B00745+ZL30.13-05		Column
7	B00745+ZL30.13-06		Straight pin
8	B00745+ZL30.13-07		Inner press plate
9	B00745+ZL30.13-08		Outer press plate
10	B00745+ZL30.13-09		Bolt
11	B00745+ZL30.13-10		Pull rod
12	2BT6184-M8-8		Type 1 full metal hex lock nut
13	B00745+ZL30.13-11		Pull rod loosepiece
14	B00745+ZL30.13-12		Supporting shaft
15	B00745+ZL30.13-13		Reset plate spring
16	B00745+ZL30.13-14		Lock washer
17	B00745+ZL30.13-15		lock bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
