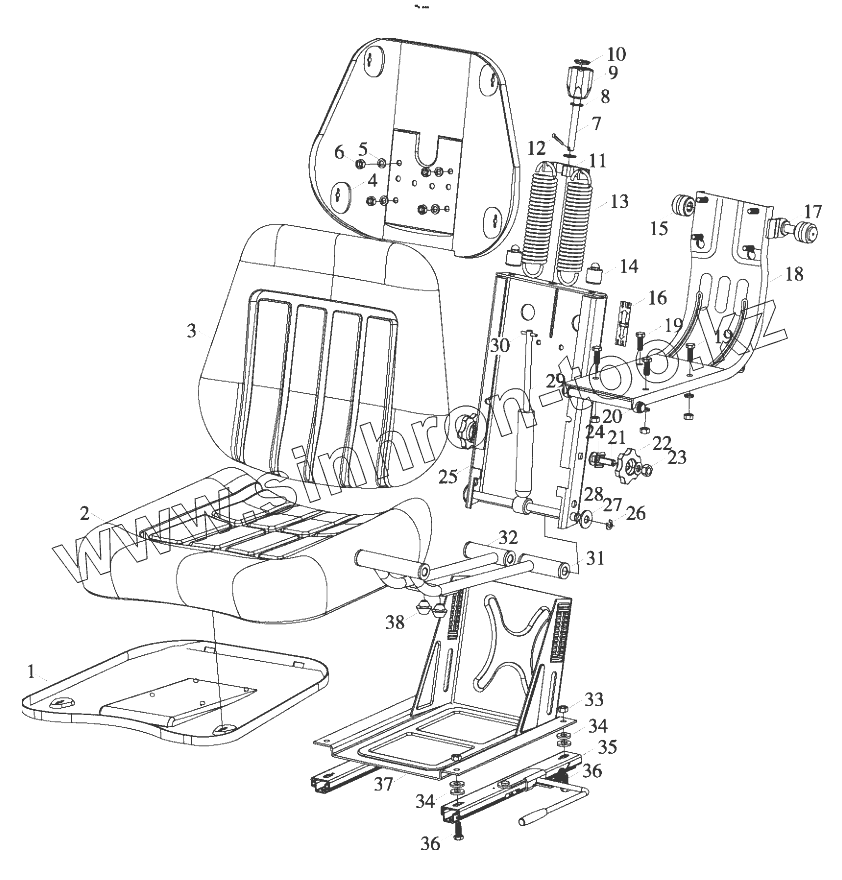

Каталог запасных частей к технике: Foton FL936F (FL936FH4C1B2X1A105). B00516+9D650-44B010000A0 Zhejiang Tiancheng seat assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B00516+SN6-0006 | Cushion bottom plate | |
| 2 | B00516+SN6-2000 | Cushion assembly | |
| 3 | B00516+SN6-1000 | Backrest assembly | |
| 4 | B00516+SN6-8001 | Backrest bottom plate | |
| 5 | GBT93-8-A3L | Washer | |
| 6 | GBT6170-M8-8-A2L | I-type hexagon nut | |
| 7 | B00516+SN1-0010 | Load adjusting screw | |
| 8 | HBT95-10-A3L | Flat washer | |
| 9 | B00516+SC-0003 | Plastic lever I | |
| 10 | B00516+SC-0013 | Plastic cap | |
| 11 | B00516+SN1-7000A | Tension bracket components | |
| 12 | GBT91-3.2X25-A3L | Cotter pin | |
| 13 | B00516+SN1-0002A | Tension spring | |
| 14 | B00516+SN1-0015 | Buffer pad | |
| 15 | B00516+SN1-0005 | Rolling wheel | |
| 16 | B00516+SN1-0019 | Gravity scale indication | |
| 17 | B00516+SN2-0011 | Washer | |
| 18 | B00516+SN6-3000A | Support plate assembly | |
| 19 | GBT5783-M8X16-8.8-A2L | Hex bolt | |
| 20 | B00516+SN2-0009 | Revolving arm shaft B | |
| 21 | B00516+SN6-0003 | Screw | |
| 22 | B00516+SN6-0004 | Handwheel | |
| 23 | GBT889.1-M10-8 | Type 1 hex lock nut with non-metal inserts | |
| 24 | B00516+SN6-0002 | Press plate | |
| 25 | B00516+SN1-4001 | Bracket | |
| 26 | GBT896-9 | Split circlip | |
| 27 | GBT95-12-A3L | Flat washer | |
| 28 | B00516+SN6-0005 | Revolving arm shaft B | |
| 29 | B00516+SN1-0003 | Dampling lever | |
| 30 | GBT879.2-4X30 | Elastic column pin | |
| 31 | B00516+SN1-0006 | Wear-resistant bush | |
| 32 | B00516+SN6-6000A | Revolving arm components | |
| 33 | GBT889.1-M8-8 | Type 1 hex lock nut with non-metal inserts | |
| 34 | B00516+SG3-0022 | Big gasket | |
| 35 | B00516+HD6-0000 | Slide assembly | |
| 36 | GBT5783-M8X20-8.8-A2L | Hex bolt | |
| 37 | B00516+SN6-4000 | Seat assembly | |
| 38 | B00516+JZ-0006 | Thrust gasket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
