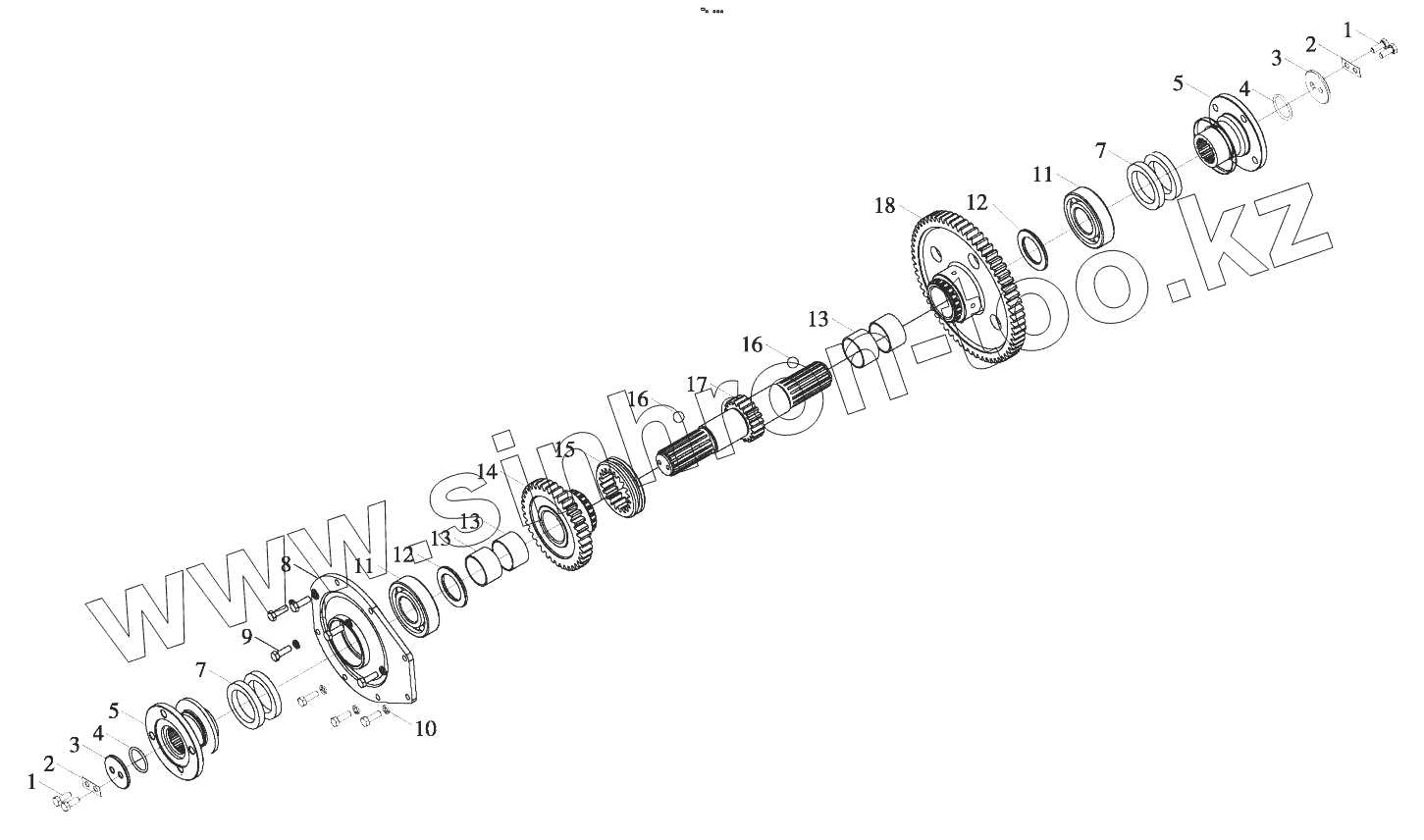

Каталог запасных частей к технике: Foton FL936F (FL936FH4C1B2X1A105). B00508+ZL20-030072-77 Output shaft assembly

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

7

7

8

9

10

11

11

12

12

13

13

13

14

15

16

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GBT5783-M10X25-8.8-A3L		Hex bolt
2	B00508+ZL20-030077		Stop washer
3	B00508+ZL20-030078		Press plate
4	B00508+Q26-01-52X5.7		Seal ring
5	B00508+ZL20-030013B-1		Output flange assembly
7	GBT9877.1-FB65X90X12		Lip-shape seal ring
8	B00508+ZL20-030071		Output shaft rear end cover
9	GBT5783-M10X30-8.8-A3L		Hex bolt
10	GBT93-10-A0P		Washer
11	+BT276-6310		Deep-groove ball bearing
12	B00508+ZL20-030010A		Stop ring
13	B00508+SF-15530		Sliding bearing
14	B00508+ZL20-030009X1		Gear
15	B00508+ZL20-030019		Sliding gear of high-low gear
16	GBT308-4-G24-b		Steel ball
17	B00508+ZL20-030072A		Output shaft
18	B00508+ZL20-030021X1		Gear
