Каталог запасных частей к технике: Foton FL936F (FL936FH4C1B2X1A105). 9D650-48B000000A0 Mudguard and cover plate assembly

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

3

3

4

4

4

4

4

4

5

6

7

8

9

10

11

12

13

13

14

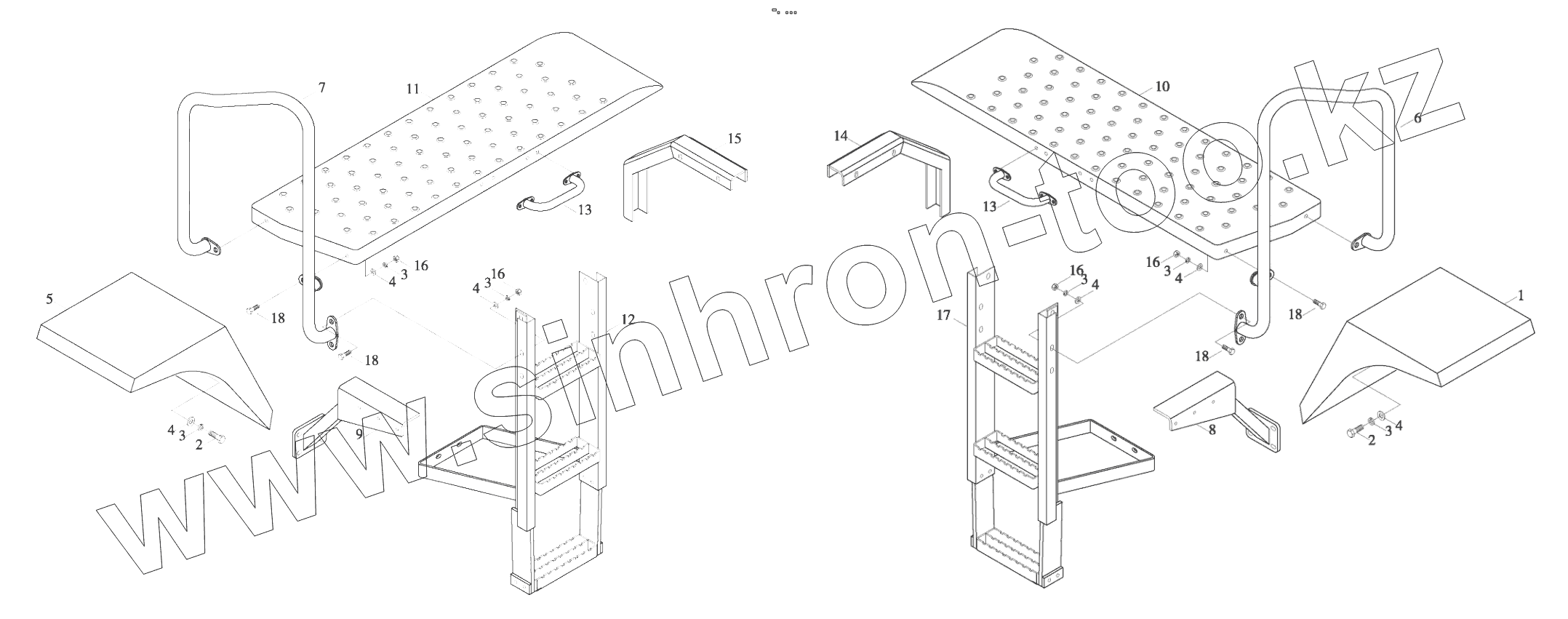

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9D650-48A080000A0		Right front mudguard
2	GBT16674.1-M12X25-8.8-A3L		Bolt
3	9D650-48A070000A0		Left front mudguard
4	9D650-48B030000A0		Left front armrest
5	9D650-48B040000A0		Right front armrest
6	9D650-48A110000B0		Left front bracket
7	9D650-48A120000B0		Right front trestle
8	9D550-48A020000B0		Right cover plate weldment
9	9D550-48A010000B0		Left cover plate weldment
10	9D650-48A090000C0		Left ladder assembly
11	9D650-48A170000B0		Small handle
12	9D650-48B130000B0		Left rear trestle
13	GBT6177.1-M12-8-A3L		Nut
14	GBT16674.1-M12X30-8.8-A3L		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
