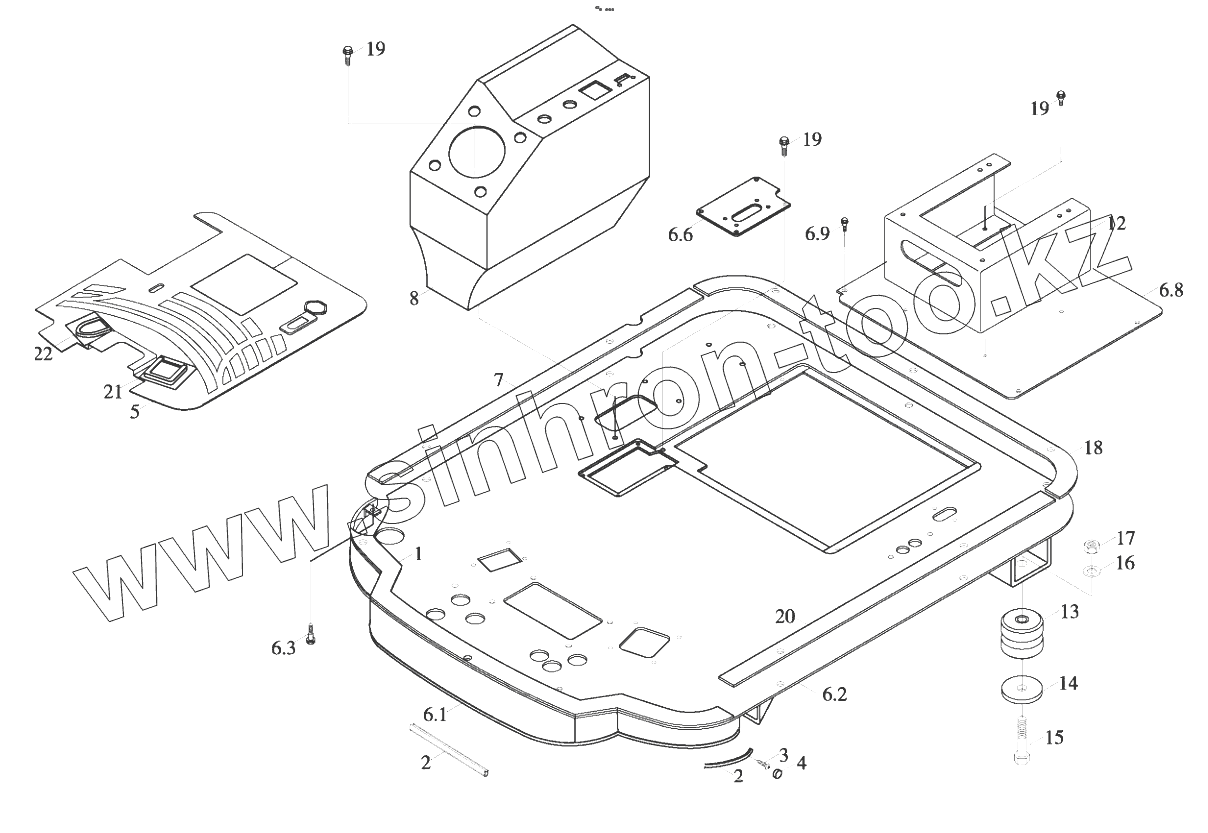

Каталог запасных частей к технике: Foton FL936F (FL936FH4C1B2X1A105). 9D650-46D000000B0 Floor assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6.1
6.2
6.3
6.6
6.8
6.9
7
8
12
13
14
15
16
17
18
19
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 9D650-46A000001A0 Front rubber mat
2 9F850-46A000012A0 Protection rubber strip
3 GBT847-ST3.5x9.5 Cross recessed raised countersunk tapping screw
4 9F850-46A000013A0 Screw cap
5 9D650-46D000006A0 Floor cushion
6 9D650-46C010100B0 Cover plate weldment
6.1 9D650-46C010300B0 Front wall weldment
6.2 9D650-46C010100B0 Cover plate weldment
6.3 GBT16674.1-M8x16-8.8-A2L Hex flange bolt
6.6 9D650-46C0A0500B0 Control cover plate weldment
6.8 9D650-46A010200B0 Cover plate weldment
6.9 GBT16674.1-M10x25-8.8-A2L Hex flange bolt
7 9D650-46A000004A0 Right wall rubber mat
8 9D650-46C000008A0 Pilot control box
12 9D650-46A030000A0 Seal support plate weldment
13 9F650-46A020000B0 Shock absorber
14 9F850-46A000007A0 Big washer
15 GBT5782-M20x130-10.9-A3L Hex bolt
16 9F850-46A000005A0 Washer
17 GBT889.1-M20-8 Type 1 hexagon lock nut
18 9D650-46A000002A0 Rear rubber mat
19 GBT16674.1-M8x25-8.8-A2L Hex flange bolt
20 9D650-46A000003A0 Left wall rubber mat
21 9F850-46A000009A0 Left rubber pad
22 9F850-46A000010A0 Right rubber pad
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
