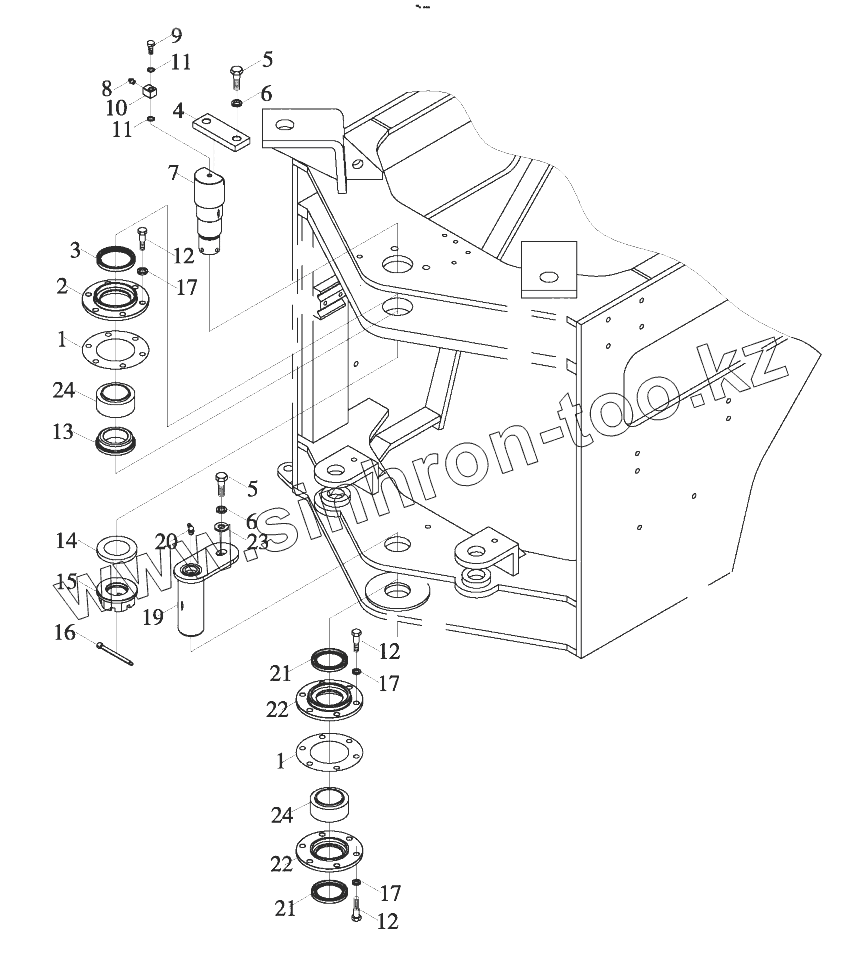

Каталог запасных частей к технике: Foton FL936F (FL936FH4C1B2X1A105). 9D650-12A000000A0 Joint assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
12
12
13
14
15
16
17
17
17
19
20
21
21
22
22
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
1 9D650-12A000003A0 Adjusting gasket
2 9D650-12A000001A0 Upper joint bearing cover
3 GBT9877.1-B70X90X10D Lip-shape seal ring
4 9D650-12A000007A0 Baffle
5 GBT5783-M16X35-8.8-A3L Hex bolt
6 GBT93-16-A3L Washer
7 9D650-12A000004A0 Upper joint shaft
8 JBT7940.1-M10X1 Straight pressure filling oil cup
9 9F550-16A000004A0 Oilthrough bolt
10 9F350-12A000003A0 Block
11 9F550-16A000005A0 Gasket
12 GBT5783-M12X25-8.8-A3L Hex bolt
13 9D650-12A000005A0 Stop sleeve
14 9D650-12A000006A0 Big gasket
15 9D650-12A000008A0 Big nut
16 GBT91-8X90-A3L Cotter pin
17 GBT93-12-A3L Washer
19 9D650-12A010000A0 Lower joint shaft
20 JBT7940.2-45dM10X1 Forced filling oil cup, w/joint
21 GBT9877.1-B60X85X8D Lip-shape seal ring
22 9D650-12A000002A0 Lower joint bearing cover
23 GBT96.1-16-A3L Washer
24 GBT9163-GE60ES Radial spherical plain bearing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
