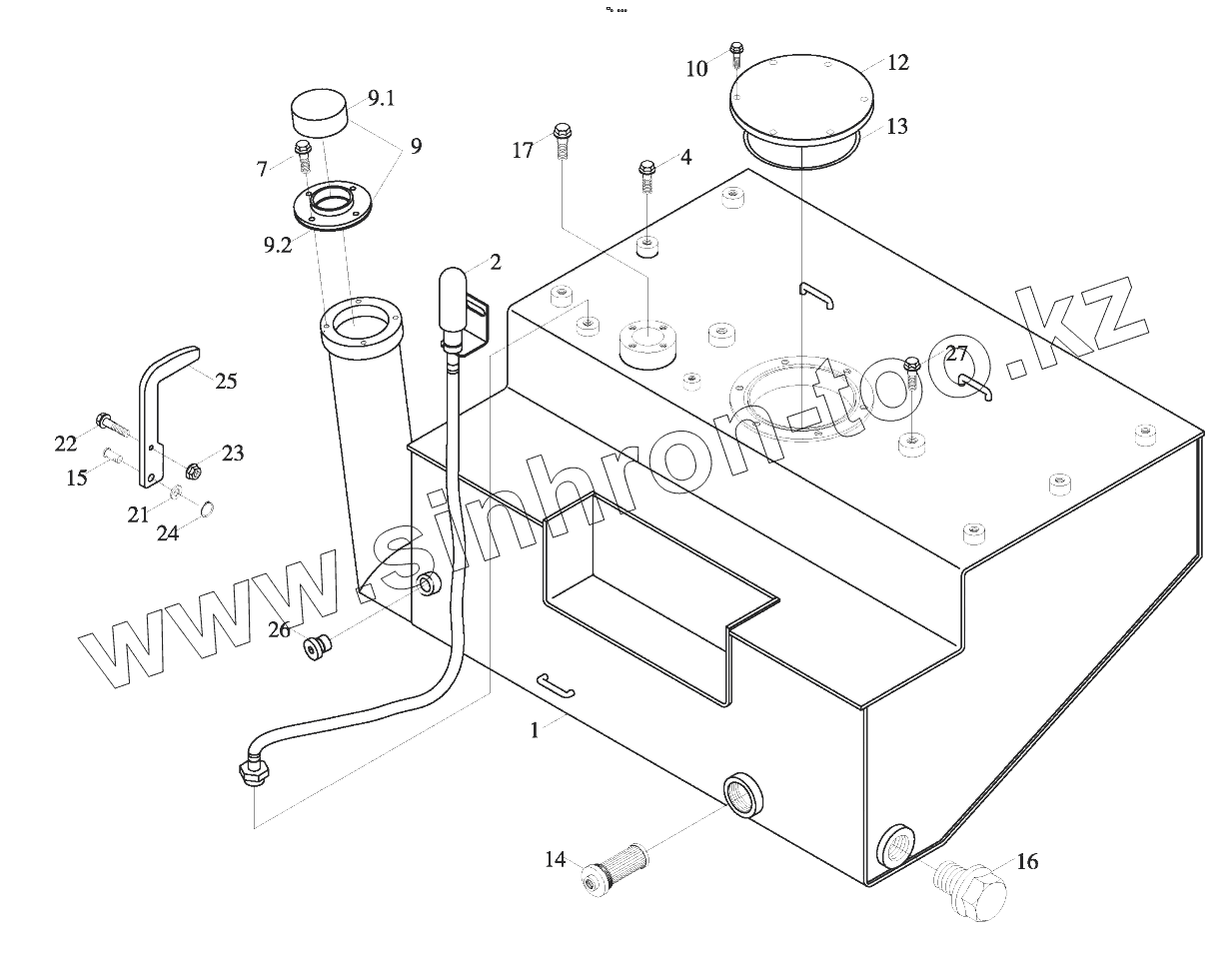

Каталог запасных частей к технике: Foton FL936F (FL936FH4C1B2X1A105). 9D650-08A000000A0 Fuel tank assembling

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
7
9
9.1
9.2
10
12
13
14
15
16
17
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 9D650-08A010000A0 Fuel tank body
2 9D650-08A020000B0 Breather system
4 GBT16674.1-M16x40-8.8-A2L Hex flange bolt
7 GBT5789-M8x20-8.8-A2L Hex flange bolt
9 9F650-08B030000A0 Fuel oil filling cover
9.1 9F650-08B030100A0 Oil filling cover
9.2 9F650-08B030200A0 Oil filling base
10 GBT16674.1-M10x25-8.8-A2L Hex flange bolt
12 9F850-08A000001A0 Flange cover
13 GBT3452.1-145x3.55G-70 Hydraulic pneumatic 0-ring
14 9F850-08A030000A0 Fuel suction components
15 9D650-08A000002A0 Pin
16 9F850-08A040000A0 Oil discharging screw plug
17 GBT5789-M5x12-8.8-A2L Hex flange bolt
21 GBT97.1-10-A0P Washer
22 GBT5789-M8x35-8.8-A2L Hex flange bolt
23 GBT6177.1-M8-8-A2L Nut
24 GBT894.1-10 Snap ring
25 9D650-08A000001A0 Locking plate
26 9F850-54A170000A0 Pressure measuring plug M14x1.5ED
27 9F650-08B000001A1 Hex bolt with flange
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
