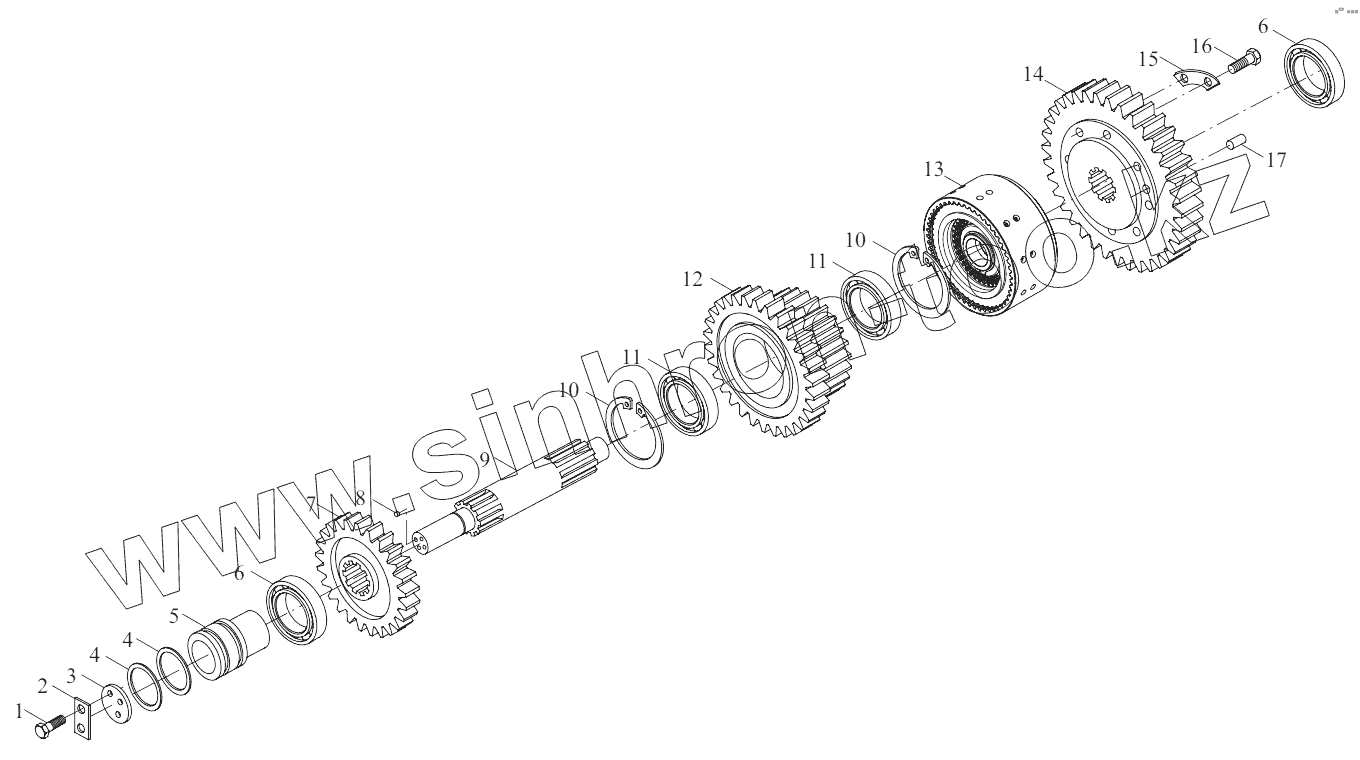

Каталог запасных частей к технике: Foton FL935E. B00745+ZL30.04-00 Intermediate shaft assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

7

8

9

10

10

11

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GBT5783-M8X16-8.8-A3L		Hex bolt
2	B00745+ZL30.10-01		Stop washer
3	B00745+ZL30.10-02		Shaft end baffle
4	B00745+ZL30.10-16		Piston ring
5	B00745+ZL30.10-03		Inner oil seal sleeve
6	GBT297-32307		Tapered roller bearing
7	B00745+ZL30.04-01		Intermediate shaft low shift gear
8	B00745+ZL30.10-04		Plug
9	B00745+ZL30.04-03		Intermediate shaft
10	GBT893.1-75		Circlip for hole
11	GBT296-6009		Double row angular contact ball bearing
12	B00745+ZL30.04-02		Intermediate shaft II/IV shift gear
13	B00745+ZL30.10-00.01		Clutch assembly
14	B00745+ZL30.04-04		Intermediate shaft I/III shift gear
15	B00745+ZL30.10-15		Lock piece
16	GBT5783-M10X25-8.8-A3L		Hex bolt
17	B00745+ZL30.01-28		Column pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
