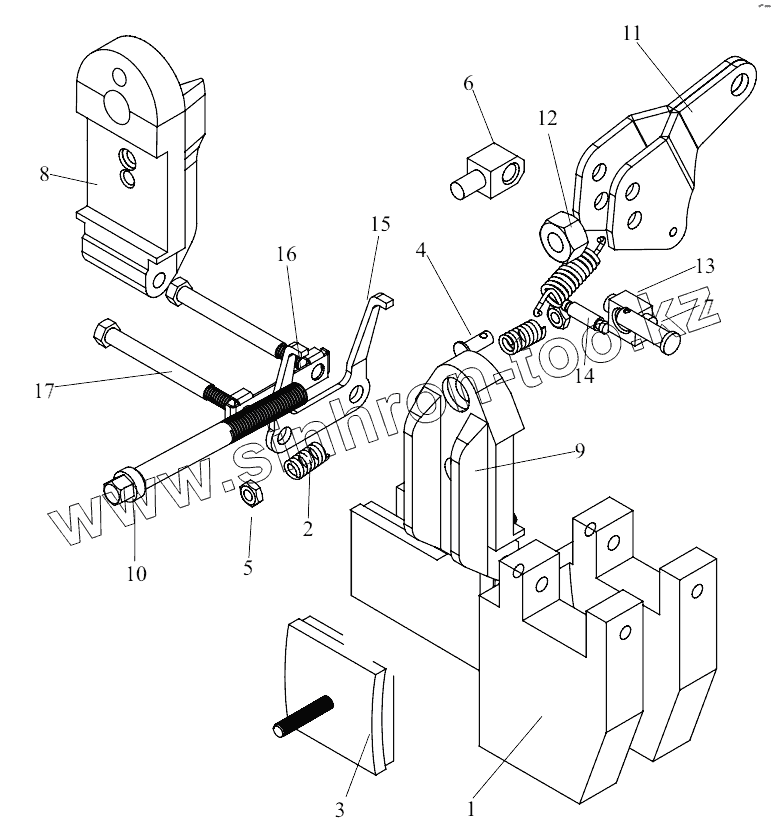

Каталог запасных частей к технике: Foton FL935E. B00508+ZL20-038000J Hand brake assembly

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	B00508+JF.B.ZL20.01		Bracking bracket
2	B00508+JF.B.ZL20.14		Spring
3	B00508+SCDX-01-201		Brake lining
4	B00508+JF.B.ZL20.06		Spring pin
5	GBT41-M10-5-A3L		Hexagon nut
6	B00508+JF.B.ZL20.10		Column
7	B00508+JF.B.ZL20.09		Straight pin
8	B00508+JF.B.ZL20.12		Inner press plate
9	B00508+JF.B.ZL20.04		Outer press plate
10	B00508+JF.B.ZL20.12		Bolt
11	B00508+JF.B.ZL20.08		Pull rod
12	GBT6184-M10-8-A3L		Type 1 hexagon nut with metallic insert
13	B00508+JF.B.ZL4050.G.08.02		Pull rod loosepiece
14	B00508+JF.B.ZL4050.G.08.03		Supporting shaft
15	B00508+JF.B.ZL20.03		Reset plate spring
16	B00508+JF.B.ZL50HR.03		Lock washer
17	B00508+JF.B.ZL20.02		lock bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
