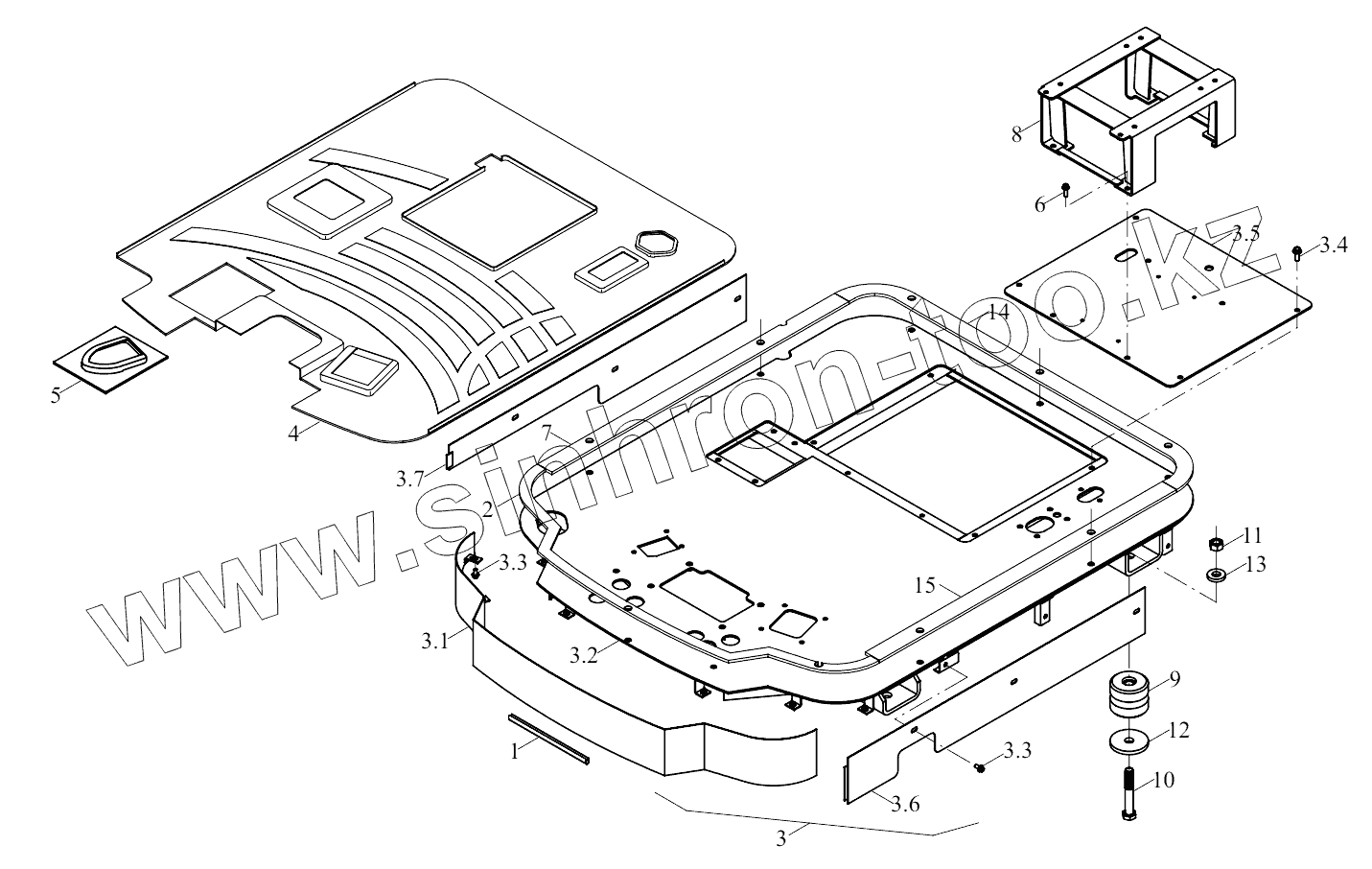

Каталог запасных частей к технике: Foton FL935E. 9D550-46E000000B0 Floor platform assembly system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3.1
3.2
3.3
3.3
3.4
3.5
3.6
3.7
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 9F850-46A000012A0 Protection rubber strip
2 9D650-46A000001A0 Front rubber mat
3 9D550-46E010000B0 Platform assembly
3.1 9D550-46E010300A0 Front wall weldment
3.2 9D550-46E010100B0 Platform weldment
3.3 GBT16674.1-M8X16-8.8-A2L Bolt
3.4 GBT16674.1-M10X25-8.8-A3L Bolt
3.5 9D550-46E010500B0 Cover plate weldment
3.6 9D550-46E010200A0 Left wall weldment
3.7 9D550-46E010400A0 Right wall weldment
4 9D550-46E000006B0 Floor mat
5 9D550-46A000009A0 Small floor mat
6 GBT16674.1-M8X25-8.8-A2L Bolt
7 9D650-46A000004A0 Right wall rubber mat
8 9D550-46E030000B0 Seat bearing board weldment
9 9F650-46A020000B0 Shock absorber
10 GBT5782-M20X130-10.9 Hex bolt
11 GBT889.1-M20-10 Type 1 hexagon lock nut with non-metallic insert
12 9F850-46A000007A0 Big washer
13 9F850-46A000005A0 Washer
14 9D650-46A000002A0 Rear rubber mat
15 9D650-46A000003A0 Left wall rubber mat
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
