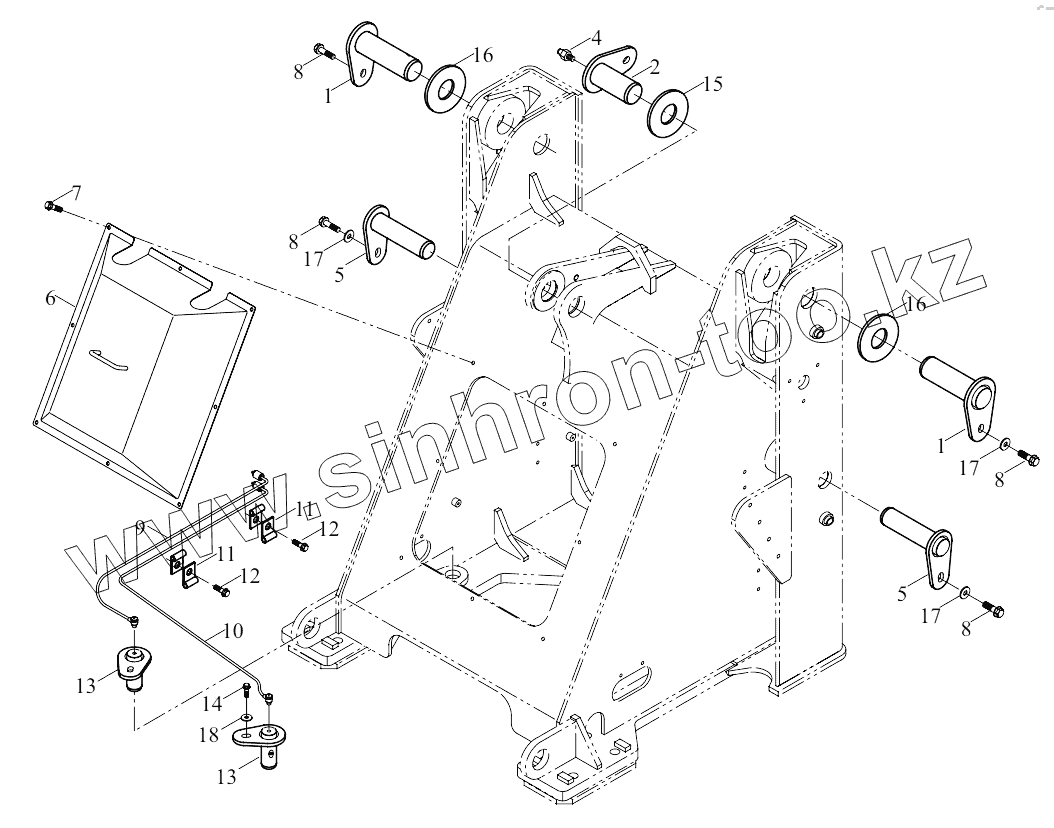

Каталог запасных частей к технике: Foton FL935E. 9D550-16C000000A0 Front frame accessories

Тип техники

Марка

Модель

Схема

1

1

2

4

5

5

6

7

8

8

8

8

9

10

11

11

12

12

13

13

14

15

16

16

17

17

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9D550-16B010000A0		Lifting arm rear pin shaft
2	9D550-16A020000A0		Bucket cylinder rear pin shaft
4	JBT7940.1-M10X1		Straight pressure filling oil cup
5	9D550-16A040000A0		Lifting cylinder pin shaft
6	9D550-16C010000A1		Cover plate assembly
7	GBT16674.1-M8X16-8.8-A2L		Bolt
8	GBT16674.1-M16X35-8.8-A2L		Hex bolt with flange
9	9D550-16A050000B0		Lubricating grease pipe 1
10	9D550-16A060000B0		Lubricating grease pipe 2
11	9F850-16A010001A0		Pipe clamp
12	GBT16674.1-M6X12-8.8-A2L		Bolt
13	9D650-16A030000B0		Steering pin shaft
14	GBT16674.1-M12X25-8.8-A2L		Hex bolt with flange
15	9D650-76A000007A0		Adjusting gasket
16	9D850-16A000001A1		Adjusting gasket
17	GBT96.1-16-A0P		Big washer
18	GBT96.1-12-A0P		Big washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
