Каталог запасных частей к технике: Foton FL917F. 9B650-63A000000A0 Electrical circuit of the cabin

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано FL917F (2009) FL935E (2012) FL936F (FL936FH4C1B2X1A105) (2011) FL958G (2015) Foton-FL936F (2007) Foton-FL958G (2007) TB454-Q161Y20K TL254 (TL1A254-001K)

Схема > Не выбрано Wheel loader-FL917F 9B650-01A000000A0 Motor Assembly 9B650-02B000000A0 Radiator assembly 9B650-05A000000A0 Throttle control system 9B650-06A000000A0 Choke 95B650-08A000000A0 Fuel tank Assembly 9B650-11A000000A0 Welded front chassis assembly 9B650-12A000000A0 Joint Assembly 9B650-13A000000A0 Welded rear chassis assembly 9B650-14A000000A0 Subframe Assembly 9B650-15A000000A0 Balance Assembly 9B650-16A000000A0 Front chassis accessories 9B650-17A000000A0 Rear chassis accessories 9B650-21A000000A0 Torque converter assembly 9B650-23A000000A0 Fixing the gearbox assembly 9B650-24A000000A0 Gearbox assembly 9B650-25A000000A0 Drive shaft assembly 9B650-26A000000A0 Front axle assembly 9B650-27A000000A0 Rear axle drive assembly 9B650-29A000000A0 Auxiliary and parking brake system 9B650-31A000000A0 Converter and gearbox oil circuit 9B652-32A000000A0 Transmission connections oil circuit 9B650-33A000000A0 Transmission return circuit 9B650-34A000000A0 Wheel assembly 9B650-35A000000A0 Brake feeding system 9B650-36A000000A0 Brake Control System 9B650-37A000000A0 Shafts pipe system 9B650-38A000000A0 Power Cut system 9B650-44A000000A0 Seat assembly 9B650-45A010000A0 Welded cabin Assembly 9B650-45A020000A0 Internal cabin Assembly 9B650-45A030000A0 External cabin Assembly 9B650-45A030000A0 External cabin Assembly 9B650-46A000000A0 Floor assembly 9B650-66A000000A0 Instrument cluster 9B650-47A000000A0 Engine cover Assembly 9B650-48A000000A0 Fender Assembly 9B650-54A000000A0 Power steering system 9B650-55A000000A0 Working cylinder system 9B650-56A000000A0 Working oil pump system 9B650-58A000000A0 Hydraulic oil reservoir Assembly 9B650-59A000000A0 Hydraulic Control System 9B650-62A000000A0 Electrical circuit of the front chassis 9B650-63A000000A0 Electrical circuit of the cabin 9B650-64A000000A0 Rear chassis electrical circuit 9B650-65A000000A0 Battery electrical circuit 9B650-67A000000A0 Air heating system 9B650-72A000000A0 Working mechanism 9B650-73A000000A0 Standard bucket Assembly 9B650-76A000000A0 Working Mechanism accessories 9B650-83A000000A0 Change Control System

1

2

3

4

5

6

7

7

8

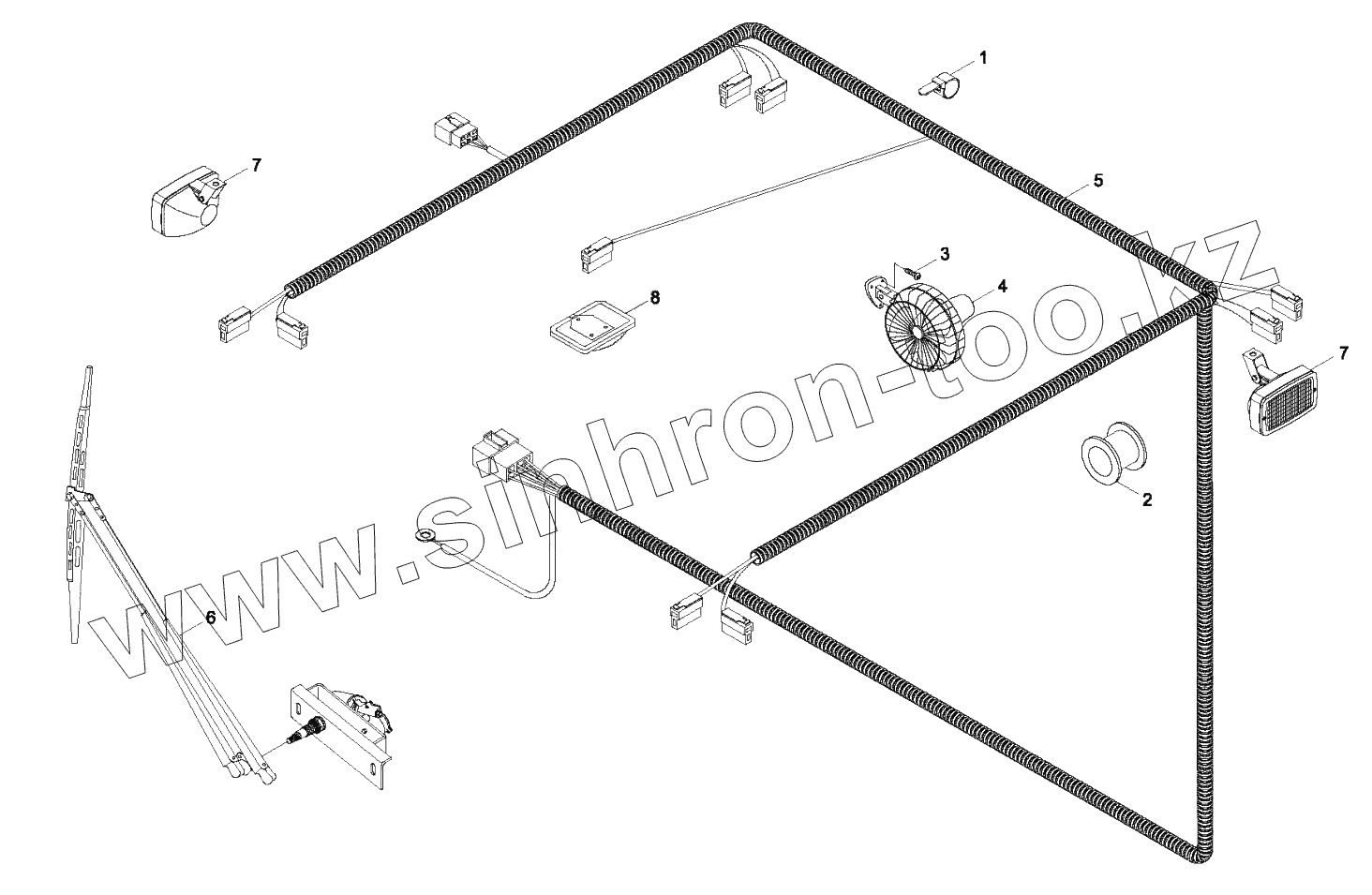

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9F850-62A000001A0		Lock cable ties
2	9F850-63A000001A0		Grommet
3	GBT845-ST4.2x20		Screw
4	9B650-63A070000A0		Electric fan assembly
5	9B650-63A010000A0		Cab wiring harness
6	9B650-63A050000A0		Windshield wiper Assembly
7	9F850-63A020000A0		Work lamp
8	9F850-63A030000A0		Top light

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
