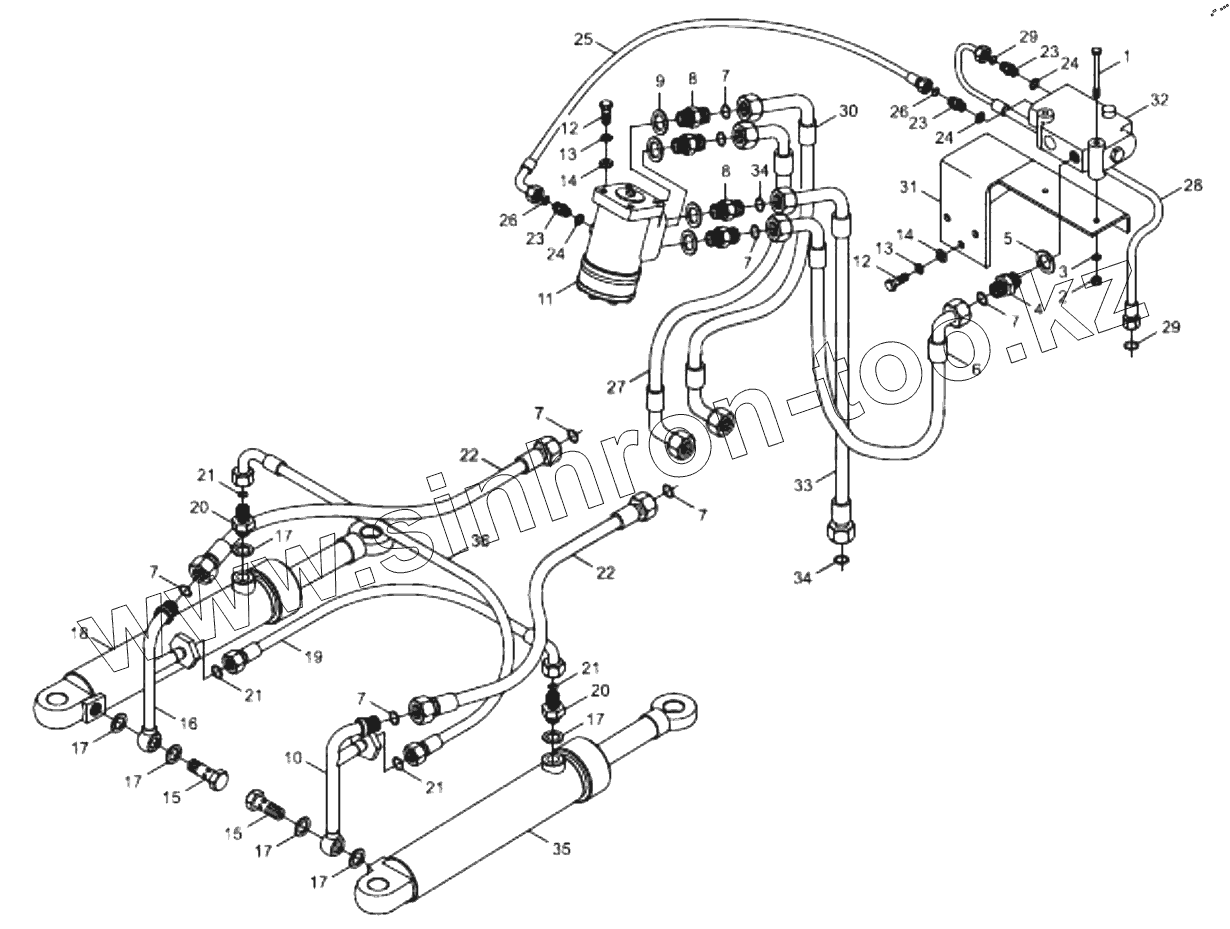

Каталог запасных частей к технике: Foton FL917F. 9B650-54A000000A0 Power steering system

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

7

7

7

7

8

8

9

10

11

12

12

13

13

14

14

15

15

16

17

17

17

17

17

17

18

19

20

20

21

21

21

21

22

22

23

23

23

24

24

24

25

26

26

27

28

29

29

30

31

32

33

34

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GBT5783-M8x80-A2L		Hex bolt
2	GBT6170-M8-A2L		Type 1 hexagon nut
3	GBT93-8-A0P		Washer
4	9B650-54A000002A0		Union
5	JBT982-22		Compound seal gasket
6	9B650-54A030000A0		Hose
7	GBT3452.1-13.2x1.80G		"O"Ring
8	9B650-54A000001A0		Union
9	JBT982-20		Combined seal gasket
10	9B650-54A160000A0		Right welded joint
11	9B650-54A010100A0		Steering box
12	GBT5783-M10x25-A3L		Hex bolt
13	GBT93-10-A0P		Washer
14	GBT97.1-10-A0P		Washer
15	JBT999-M18x1.5x40		Screw
16	9B650-54A120000A0		Left welded Union
17	JBT982-18		Combined seal gasket
18	9B650-54A110000A0		Right cylinder
19	9B650-54A100000A0		Hose
20	9B650-54A000004A0		Union
21	GBT3452.1-10.6x1.80G		"O"Ring
22	9B650-54A090000A0		Hose
23	9B650-54A000003A0		Union
24	JBT982-12		Combined seal gasket
25	9B650-54A080000A0		Hose
26	GBT3452.1-7.50x1.80G		"O"Ring
27	9B650-54A070000A0		Hose
28	9B650-54A060000A0		Hose
29	GBT3452.1-7.50x1.80G		"O"Ring
30	9B650-54A050000A0		Hose
31	9B650-54A040000A0		Priority valve support
32	9D650-54A040000A0		Priority valve
33	9B650-54A130000A0		Hose
34	GBT3452.1-13.2x1.80G		"O"Ring
35	9B650-54A140000A0		Left cylinder
36	9B650-54A150000A0		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
