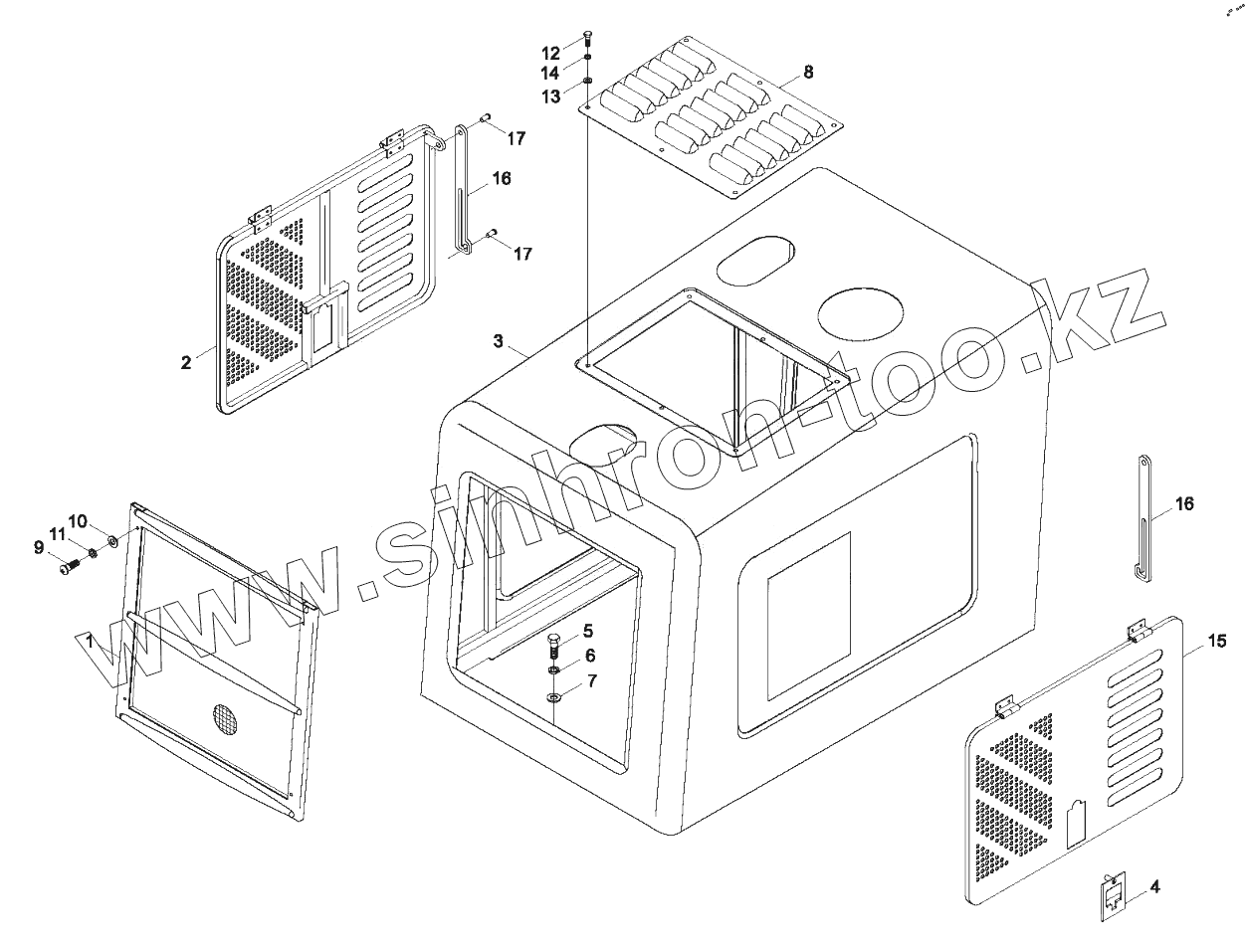

Каталог запасных частей к технике: Foton FL917F. 9B650-47A000000A0 Engine cover Assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 9B650-47A010200A0 Rear grille Assembly
2 9B650-47A010300A0 Left cover Assembly
3 9B650-47A010100A0 Protective bulkhead
4 9F850-47A011500A0 Side panel latch
5 GBT5783-M16x40-8.8-A3L Hex bolt
6 GBT93-16-A0P Spring washer
7 GBT97.1-16-A0P Washer
8 9B650-47A010001A0 Top cover
9 GBT70.2-M6x30-8.8-A2L Hexagon socket button head screw
10 GBT97.1-6-A0P Plain washer
11 GBT93-6-A0P Spring washer
12 GBT5783-M6x12-8.8-A2L Hex bolt
13 GBT97.1-6-A0P Plain washer
14 GBT93-6-A0P Spring washer
15 9B650-47A010400A0 Right cover Assembly
16 9B650-47A010003A0 Support
17 GBT882-B10x28 Pine
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
