Каталог запасных частей к технике: Foton FL917F. 9B650-36A000000A0 Brake Control System

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

4

4

4

4

5

5

6

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

19

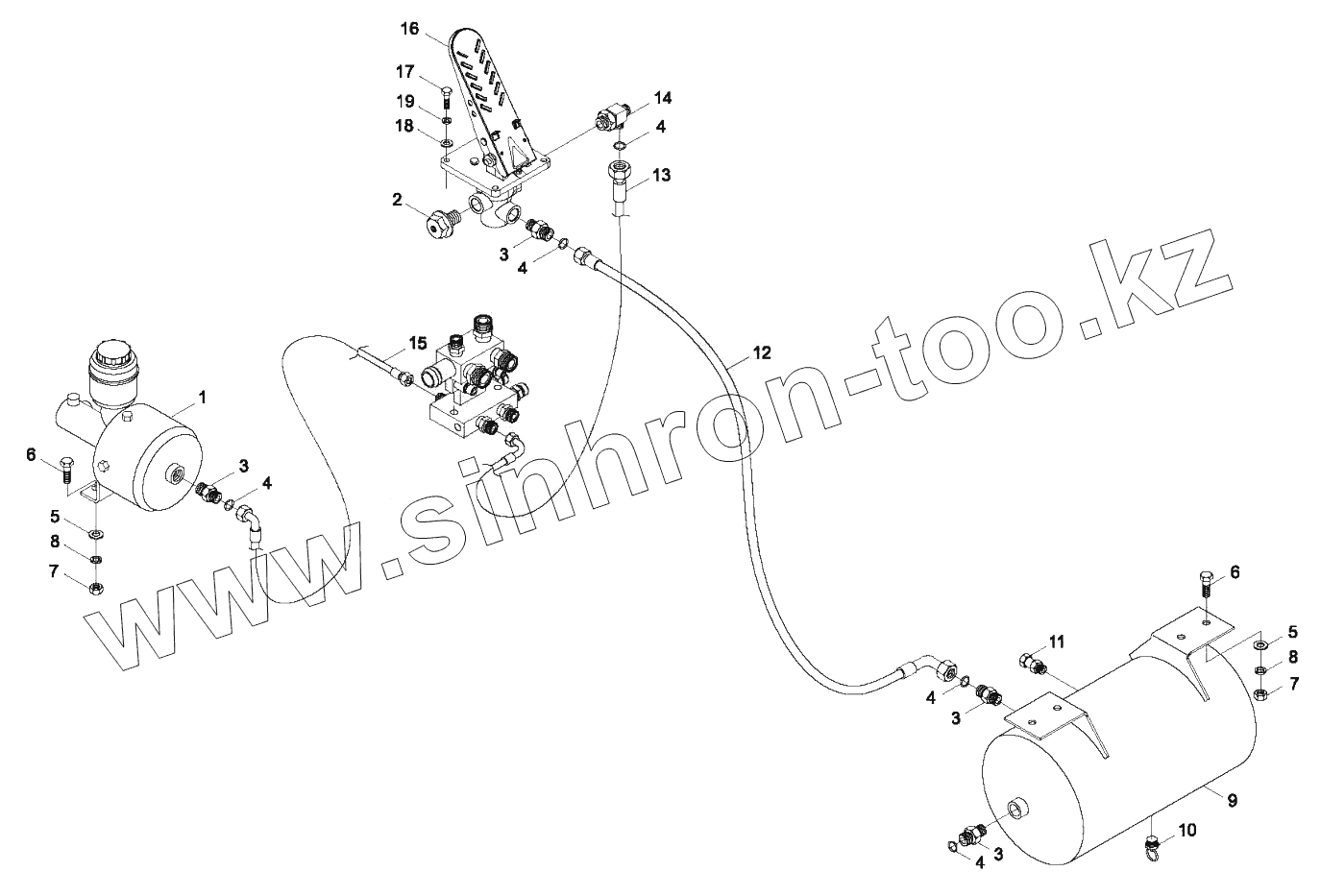

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9B650-36A040000A0		Brake servo Assembly
2	9F853-36A000002A0		Connection
3	9F853-36A000001A0		Connection
4	GBT3452.1-13.2x1.80G		"O"Ring
5	GBT97.1-12Є0P		Flat washer
6	GBT5783-M12x30-8.8-A3L		Hex bolt
7	GBT6170-M12-A3L		Type 1 hexagon nut
8	GBT93-12-A0P		Spring washer
9	9B650-36A010000A0		Air cylinder
10	9F650-36A040000A0		Drain valve
11	9F650-36A030000A0		Brake pipe of front boost pump
12	9B650-36A050000A0		Tube
13	9B650-36A060000A0		Tube
14	9B650-36A110000A0		Adjustable "T " connection
15	9B650-36A020000A0		Tube
16	9B650-36A030000A0		Pedal valve
17	GBT5783-M8x25-8.8-A2L		Hex bolt
18	GBT9.7-1-8-A0P		Flat washer
19	GBT93-8-A0P		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
