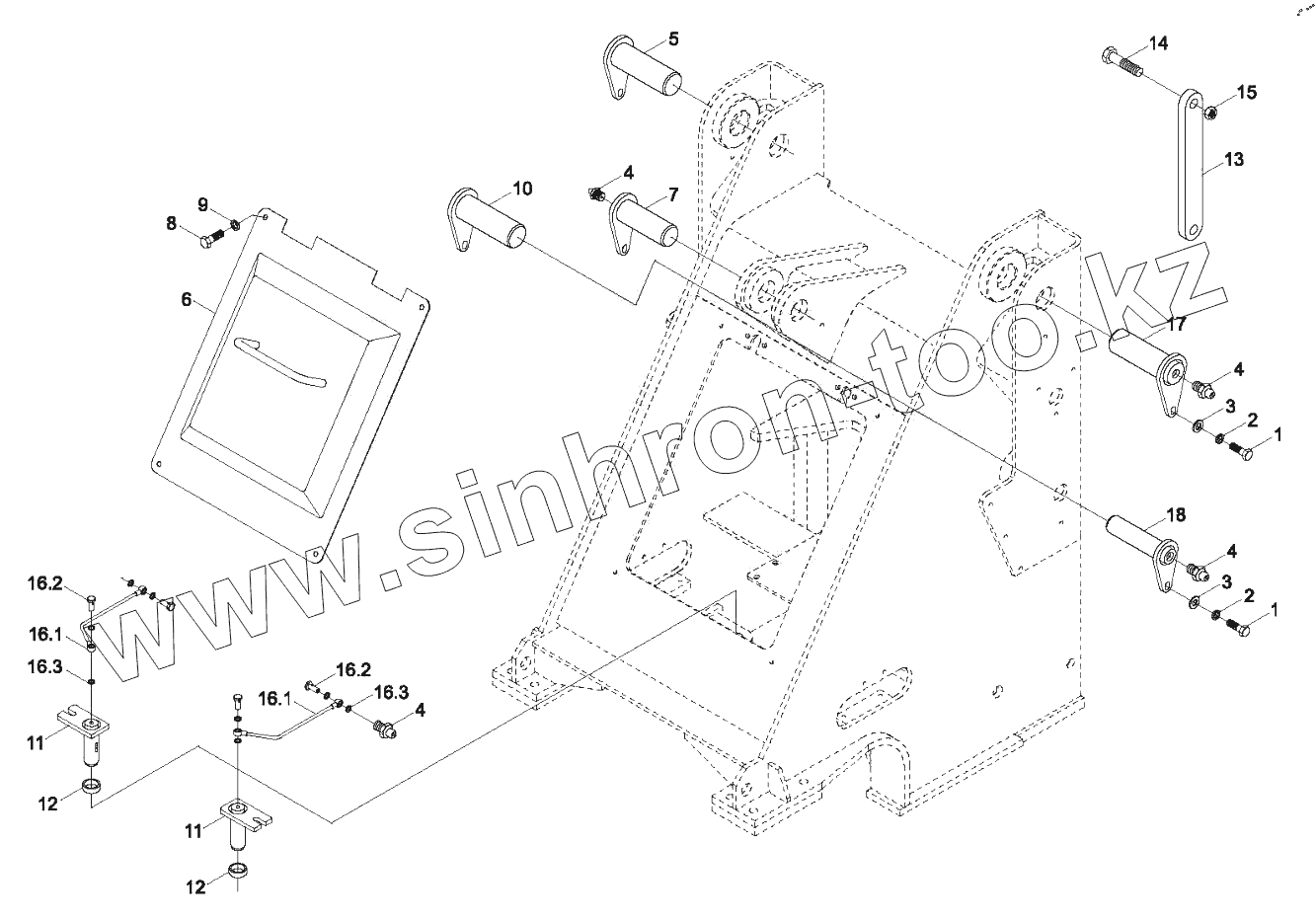

Каталог запасных частей к технике: Foton FL917F. 9B650-16A000000A0 Front chassis accessories
1
1
2
2
3
3
4
4
4
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16.1
16.1
16.2
16.2
16.3
16.3
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GBT5783-M12x30-8.8-A3L | Hex bolt | |
| 2 | GBT93-12-A0P | Spring washer | |
| 3 | GBT9.7-12-A0P | Flat washer | |
| 4 | JBT7940.1-M10x1 | Straight press filling oil cup | |
| 5 | 9B650-16A020000A0 | Right arm pin Assembly | |
| 6 | 9B650-16A030000A0 | Cover plate | |
| 7 | 9B650-16A040000A0 | Tilt pin Assembly | |
| 8 | GBT5783-M10x308.8-A3L | Hex bolt | |
| 9 | GBT93-10-A0P | Washer | |
| 10 | 9B650-16A050000A0 | Right tilt cylinder pin Assembly | |
| 11 | 9B650-16A060000A0 | Steering cylinder pin Assembly | |
| 12 | 9B650-16A000001A0 | Tampa | |
| 13 | 9B650-16A000002A0 | Locking plate | |
| 14 | GBT5781-M20x50-4.8-A3L | Hex bolt | |
| 15 | GBT6170-M20-A9L | Type 1 hex nut | |
| 16 | 9B650-16A010000A0 | Lubrication pipe | |
| 16.1 | 9B650-16A010100A0 | Grease pipe | |
| 16.2 | 9B650-16A060004A0 | Screw | |
| 16.3 | 9B650-16A060102A0 | Sealing gasket | |
| 17 | 9B650-16A070000A0 | Left arm pin Assembly | |
| 18 | 9B650-16A080000A0 | Left tilt cylinder pin Assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
