Каталог запасных частей к технике: Foton FL917F. 9B650-12A000000A0 Joint Assembly

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

3

3

4

5

6

7

7

8

9

10

11

12

13

14

15

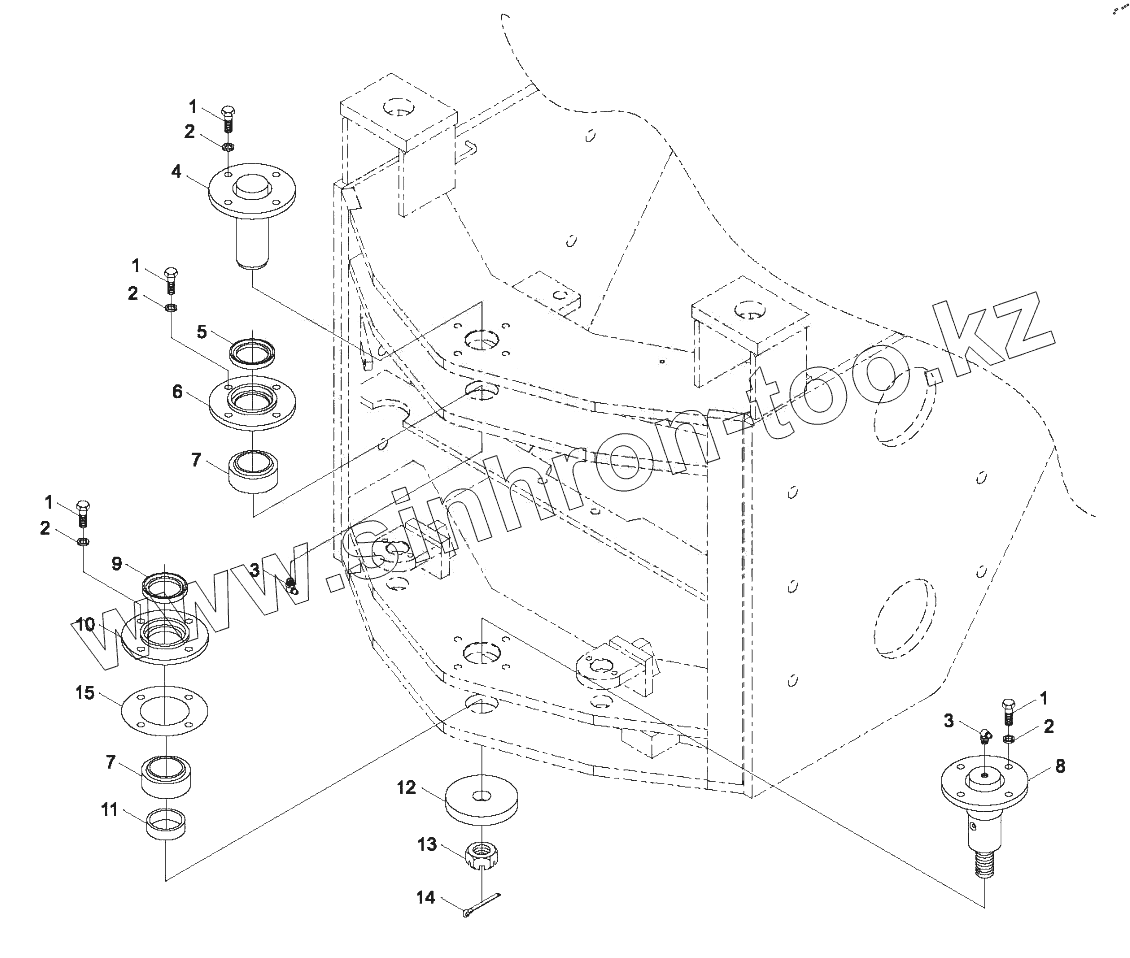

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GBT5783-M12x25-8.8-A3L		Hex bolt
2	GBT93-12-A0P		Spring washer
3	JBT7940.2-45dM10x1		Graxeira
4	9B650-12A010000A0		Upper shaft
5	GBT9877.1-B45x62x8D		Sealing ring
6	9B650-12A000001A0		Compression cap
7	GBT9163-GE45ES		Knuckle bearing ge45es
8	9B650-12A020000A0		Lower shaft
9	GBT9877.1-B50x68x8D		Sealing ring
10	9B650-12A000002A0		Compression cap
11	9B650-12A000003A0		Support glove
12	9B650-12A000004A0		Chock
13	GBT9457-M24x2		Castle nut
14	GBT91-5x40-A0P		Counter-pin
15	9B650-12A000005A0		Fit Shim

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
