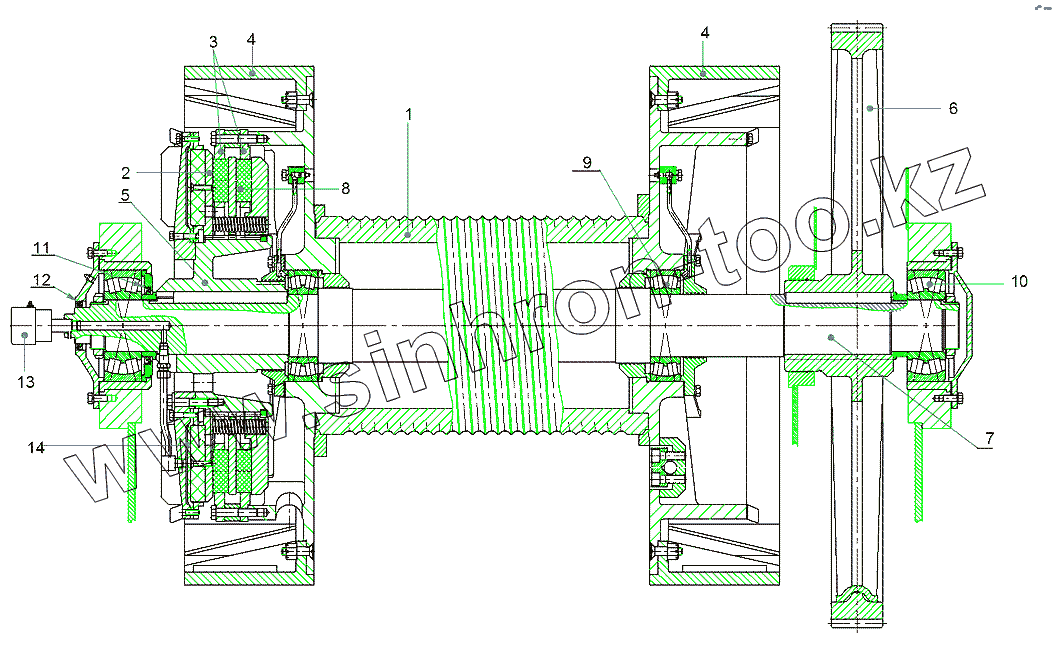

Каталог запасных частей к технике: ЕлАЗ АПР-60/80. Вал барабана в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АПР60/80.03.07.100 | Барабан | |
| 2 | АР.03.07.200 | Диск ведущий в сборе | |
| 3 | АР.03.07.900 | Диск ведомый в сборе | |
| 4 | УПР60/80М.02.04.001 | Шайба тормозная | |
| 5 | АПР60/80.03.07.029 | Колесо зубчатой муфты | |
| 6 | АПР60/80.03.07.001 | Колесо зубчатое | |
| 7 | АПР60/80.03.07.002 | Вал барабана | |
| 8 | АР.03.07.017 | Вкладыш круглый | |
| 9 | 3528 | Подшипник ГОСТ5721 | |
| 10 | 3622 | Подшипник ГОСТ5721 | |
| 11 | I-70х95-3 | Манжета I-70х95-3 ГОСТ8752-79 | |
| 12 | I-145х175-3 | Манжета I-145х175-3 ГОСТ8752-79 | |
| 13 | АР.05.01.200 | Вертлюжок | |
| 14 | АР.03.07.036 | Диафрагма |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
