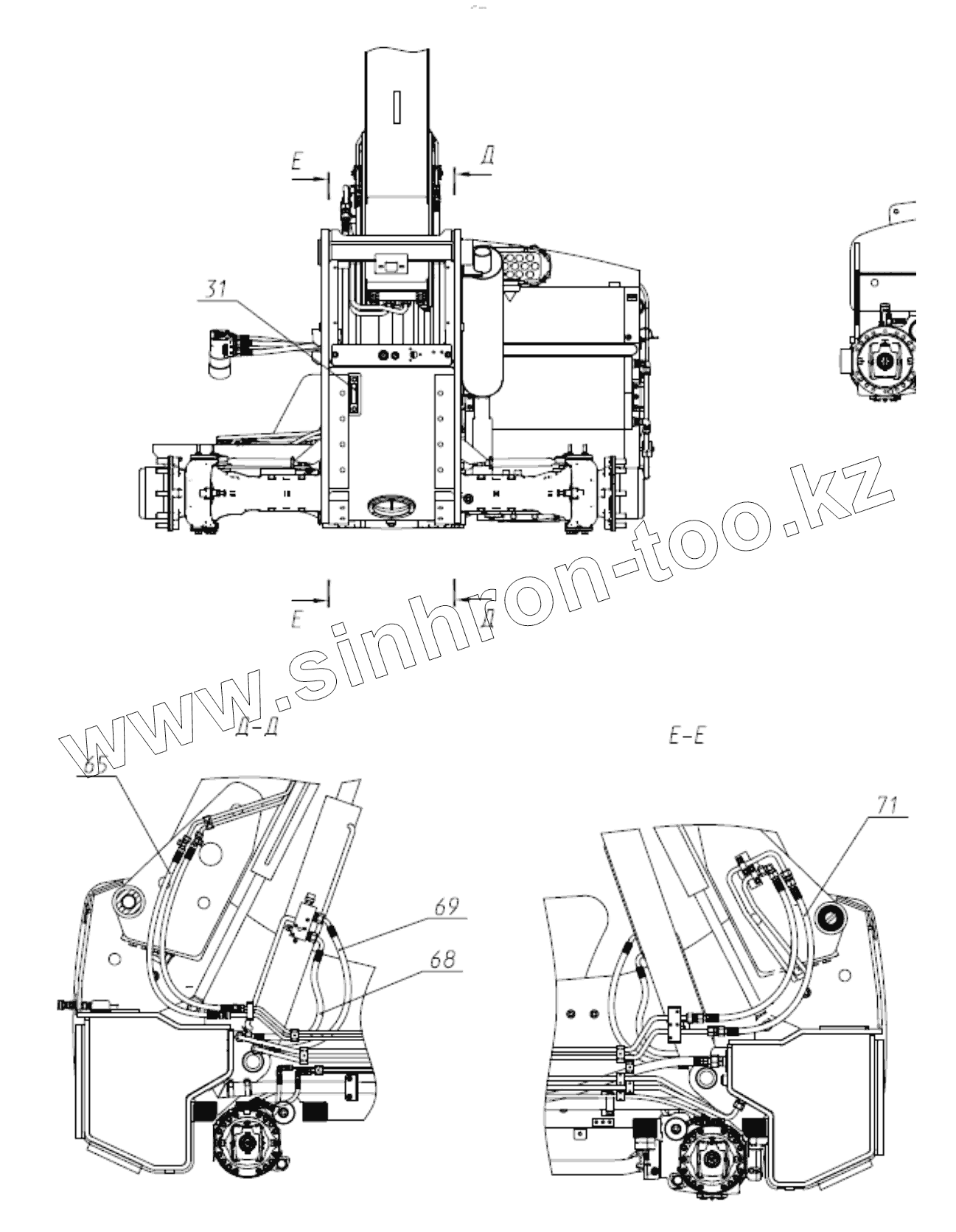

Каталог запасных частей к технике: ЭКСМАШ TLH 3507-12. Гидрооборудование рабочих органов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
31
65
68
69
71
Позиция на иллюстрации Заводской номер детали Название детали
1 26950030546 Установка насоса
2 26950030335 Сборка распределителя
5 26950030278 Пневмогидроаккумулятор
6 26950031628 Коллектор
7 26950032616 Хомут
9 26950030550 Кронштейн задний
12 26950023164 Болт
13 26950024491 Болт
15 02120000010 Болт
16 02120000141 Гайка
18 26950032645 Труба всасывающая
20 26950000299 Хомут
22 26950009188 Измерительная муфта
23 26950009013 Адаптер
24 26950030331 Адаптер
25 26950031735 Адаптер
26 26950031736 Адаптер
27 26950000949 Адаптер
28 26950000948 Адаптер
29 26950023565 Адаптер
31 02100000569 Указатель уровня
41 26950031756 Двойной зажим в сборе
42 26950031640 Зажим в сборе
43 26950031737 Двойной зажим в сборе
45 26950031997 Седельный зажим стальной
51 26950031739 Трубопровод
52 26950031740 Трубопровод
53 26950031741 Трубопровод
54 26950031742 Трубопровод
57 26950033921 Трубопровод
58 26950031746 Трубопровод
59 26950031747 Трубопровод
60 26950033922 Трубопровод
61 02080000642 РВД
63 26950032932 РВД
63 26950030556 РВД
65 26950031751 РВД
68 26950032944 РВД
69 26950032945 РВД
71 26950014846 РВД
72 26950032928 РВД
73 26950032863 РВД
75 26950030554 РВД
76 26950031750 РВД
79 26950033723 Силиконовый патрубок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
