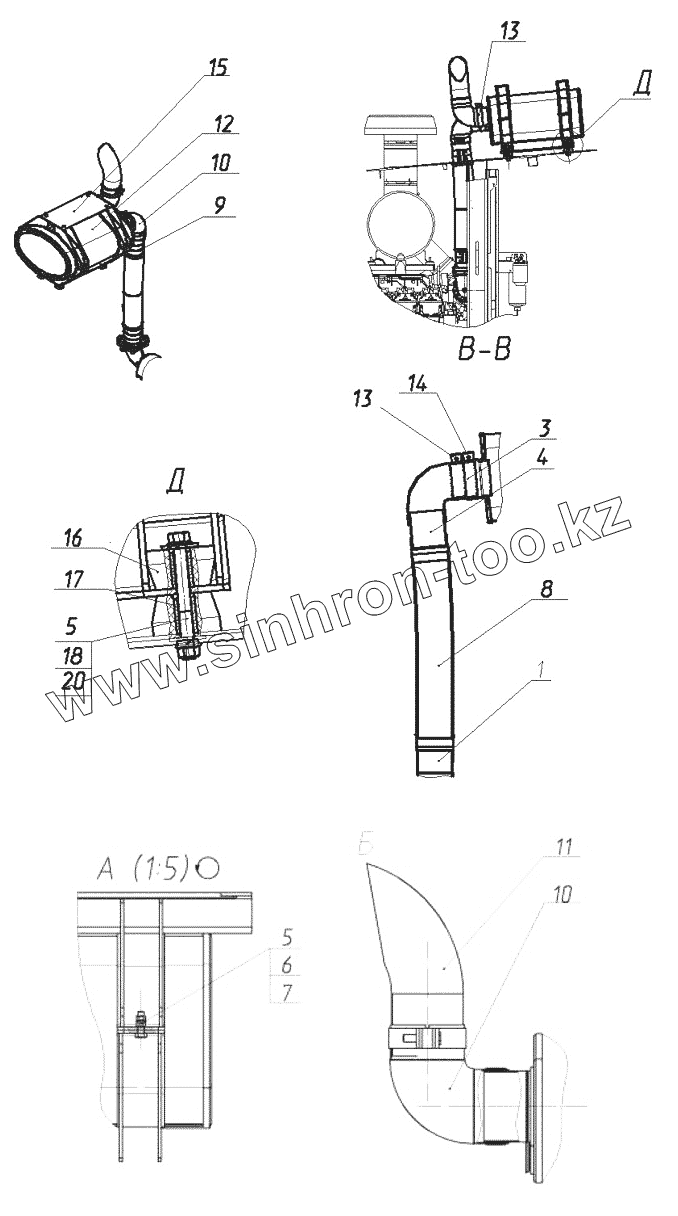

Каталог запасных частей к технике: ЭКСМАШ M300. 30-00-28.01.000 Установка глушителя

Тип техники

Марка

Модель

Схема

26950011302

26950011301

26950011300

26950011299

26950011298

1

3

4

5

5

6

7

8

9

10

10

11

12

13

13

14

15

16

17

18

20

Позиция на иллюстрации	Заводской номер детали		Название детали
30-00-28.01.000	30-00-28.01.000		Установка глушителя
26950011302	26950011302		Болт
26950011301	26950011301		Гайка
26950011300	26950011300		Гайка
26950011299	26950011299		Колено двигателя
26950011298	26950011298		Прокладка двигателя
1	30-00-28.01.010		Патрубок
2	30-00-28.01.040		Кронштейн
3	30-00-28.01.001		Втулка
4	30-00-28.01.004		Патрубок
5	02120000127		Гайка
6	02120000626		Шайба
7	26950007655		Болт
8	26950018022		Металлорукав
9	26950018023		Хомут
10	26950010149		Угольник
11	26950010148		Труба выхлопная
12	26950010146		Глушитель
13	26950010144		Хомут
14	26950010145		Хомут
15	30-00-28.01.050		Кронштейн
16	130-00-20.00.002		Амортизатор
17	30-00-28.01.003-10		Втулка
18	26950018562		Болт
19	02120000636		Шайба
20	26950017970		Шайба клиновая

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
