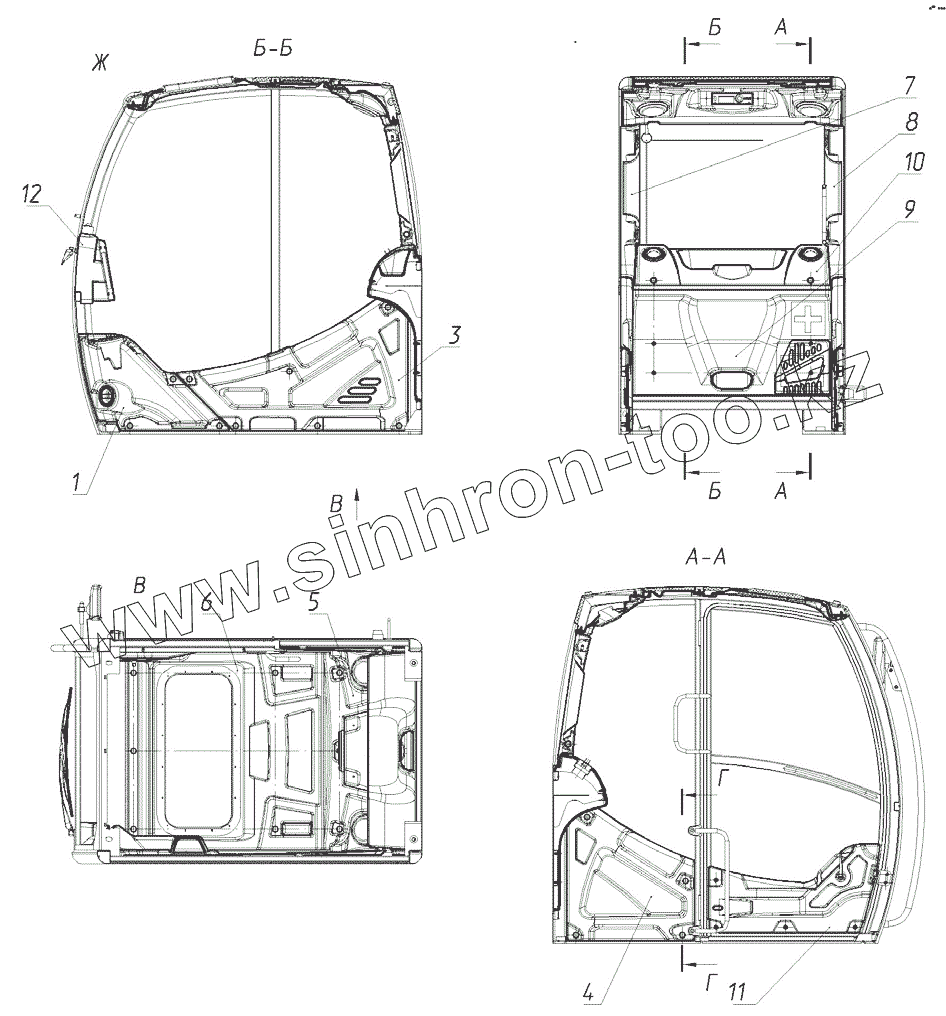

Каталог запасных частей к технике: ЭКСМАШ E230W. Установка облицовки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
125-00-23.60.019
1
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
125-00-23.60.019 125-00-23.60.019 Кожух перемычки
125-01-23.00.600 125-01-23.00.600 Накладка
125-01-23.00.610 125-01-23.00.610 Основание
1 125-00-23.60.001 Панель сьёмная правая
2 125-00-23.60.003 Панель правая
3 125-00-23.60.004 Панель левая
4 125-00-23.60.005 Панель верхняя
5 125-00-23.60.006-10 Панель крыши
6 125-00-23.60.008 Кожух правый
7 125-00-23.60.008-10 Кожух левый
8 125-00-23.60.011 Панель стенки нижняя
9 125-00-23.60.012 Панель стенки верхняя
10 125-00-23.60.015 Панель двери
11 125-00-23.60.017 Кожух ЭПП
12 125-00-23.60.018 Кожух стойки
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
