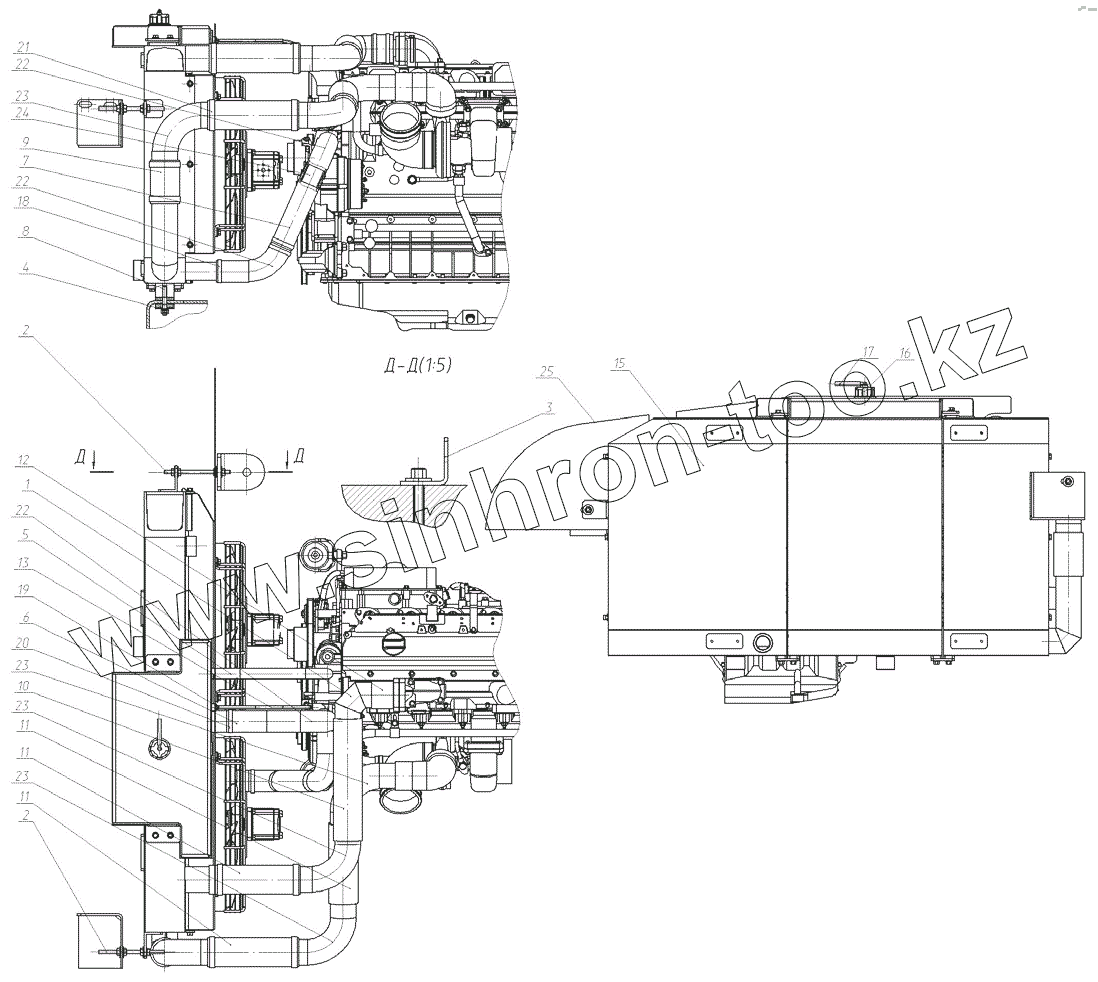

Каталог запасных частей к технике: ЭКСМАШ E230W. Установка блока радиаторов
1
2
2
3
4
5
6
7
8
9
10
11
11
11
12
13
15
16
17
18
19
20
21
22
22
22
23
23
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 230-00-28.07.100 | Угольник | |
| 2 | 230-00-28.07.001 | Шпилька | |
| 3 | 230-00-28.07.002 | Кронштейн | |
| 4 | 130-00-28.06.004 | Шайба | |
| 5 | 230-00-28.07.027 | Рукав | |
| 6 | 230-00-28.07.021 | Рукав | |
| 7 | 230-00-28.07.022 | Рукав | |
| 8 | 130-00-28.07.023 | Шпилька | |
| 9 | 230-00-28.07.029 | Рукав | |
| 10 | 160-00-28.07.031 | Рукав | |
| 11 | 160-00-28.07.032 | Рукав | |
| 12 | 160-00-28.07.033 | Рукав | |
| 13 | 230-00-28.07.034 | Рукав | |
| 14 | 160-00-28.07.025 | Рукав | |
| 15 | 26950016533 | Блок радиаторов | |
| 16 | 26950016534 | Пробка радиатора | |
| 17 | 26950016535 | Трубка радиатора | |
| 18 | 02100000597 | Хомут | |
| 19 | 02100000598 | Хомут | |
| 20 | 02100000602 | Хомут | |
| 21 | 02100000804 | Хомут | |
| 22 | 02090000643 | Шланг | |
| 23 | 26950009385 | Труба | |
| 24 | 26950009383 | Труба | |
| 25 | 240-00-28.06.000 | Установка уплотнений блока радиаторов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
