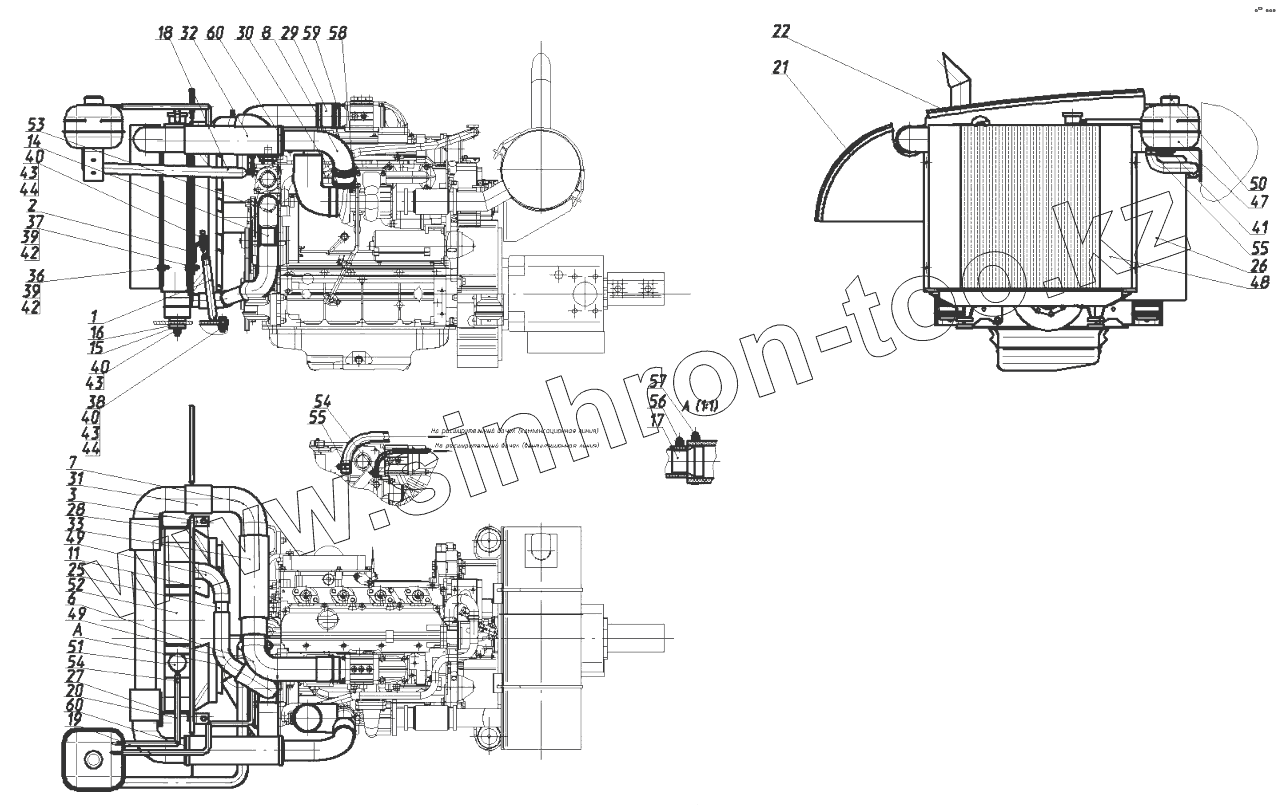

Каталог запасных частей к технике: ЭКСМАШ E160W. Установка радиатора 160-00-28.03.000
1
2
3
6
7
8
11
14
15
16
17
18
19
20
21
22
25
26
27
28
29
30
31
32
33
36
37
38
39
39
40
40
40
41
42
42
43
43
43
44
44
47
48
49
49
50
51
52
53
54
54
55
55
56
57
58
59
60
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-00-28.06.010 | Растяжка | |
| 2 | 130-00-28.06.040 | Кронштейн | |
| 3 | 130-00-28.06.040-10 | Кронштейн | |
| 6 | 160-00-28.03.010 | Колено | |
| 7 | 160-00-28.03.020 | Колено | |
| 8 | 160-00-28.03.030 | Колено | |
| 11 | 130-00-28.03.001 | Диффузор | |
| 14 | 130-00-28.06.003 | Втулка | |
| 15 | 130-00-28.06.004 | Шайба | |
| 16 | 130-00-28.06.005 | Прокладка | |
| 17 | 130-00-28.06.009 | Втулка | |
| 18 | 130-00-28.06.022 | Рукав 18x27-1.6 | |
| 19 | 130-00-28.06.023 | Рукава 6.3 II | |
| 20 | 130-00-28.06.024 | Рукава 6.3 II | |
| 21 | 130-00-28.06.025 | Уплотнитель резиновый армированный | |
| 22 | 130-00-28.06.026 | Уплотнитель резиновый армированный | |
| 25 | 160-00-28.03.001 | Втулка | |
| 26 | 160-00-28.03.002 | Перегородка | |
| 27 | 160-00-28.03.009 | Кронштейн ОНВ | |
| 28 | 160-00-28.03.009-10 | Кронштейн ОНВ | |
| 29 | 160-00-28.03.041 | Рукав 70х82.5-0.3 | |
| 30 | 160-00-28.03.042 | Рукав 60х73-0.5 | |
| 31 | 160-00-28.03.043 | Рукав 76х87.5-0.3 | |
| 32 | 160-00-28.03.044 | Рукав 76х87.5-0.3 | |
| 33 | 160-00-28.03.045 | Рукав 76х87.5-0.3 | |
| 36 | ГОСТ7798-70 | Болт | |
| 37 | ГОСТ7798-70 | Болт | |
| 38 | ГОСТ7798-70 | Болт | |
| 39 | ГОСТ5915-70 | Гайка | |
| 40 | ГОСТ5915-70 | Гайка | |
| 41 | ГОСТ5915-70 | Гайка | |
| 42 | ГОСТ6402-70 | Шайба | |
| 43 | ГОСТ6402-70 | Шайба | |
| 44 | ГОСТ11371-78 | Шайба | |
| 47 | 3302-2705 | Бачок расширительный 3302-2705 | |
| 48 | ОНВ-160-00-1317100 | ОНВ-160-00-1317100 | |
| 49 | Патрубок | Патрубок бензобака | |
| 50 | Пробка | Пробка | |
| 51 | ПробкаГАЗ | Пробка радиатора ГАЗ | |
| 52 | 314-02-1301010-40 | Радиатор водяной 314-02-1301010-40 | |
| 53 | 52-1101070 | Шланг 52-1101070 | |
| 54 | ГемиРус8-12/9С7-W1 | Хомут «Геми Рус» 8-12/9 С7-W1 | |
| 55 | ГемиРус20-32/9С7-W1 | Хомут «Геми Рус» 20-32/9 С7-W1 | |
| 56 | ГемиРус32-50/9С7-W1 | Хомут «Геми Рус» 32-50/9 С7-W1 | |
| 57 | ГемиРус50-70/9С7-W1 | Хомут «Геми Рус» 50-70/9 С7-W1 | |
| 58 | Робуст68-73 | Хомут «Робуст» 68-73 | |
| 59 | Робуст80-85 | Хомут «Робуст» 80-85 | |
| 60 | Робуст86-91 | Хомут «Робуст» 86-91 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
